N'importe quel modèle connecté On/Off
Ils ont des trucs pas mal chez Shelly, compatible avec plusieurs solutions.

Bonjour.

La 1ère option, me semble la meilleure, car le Starbox reste sous tension.

Attention, c'est une mise hors gel, pas un arrêt.

Et puis facile à tester avec un simple bout de fil.

Bonjour.

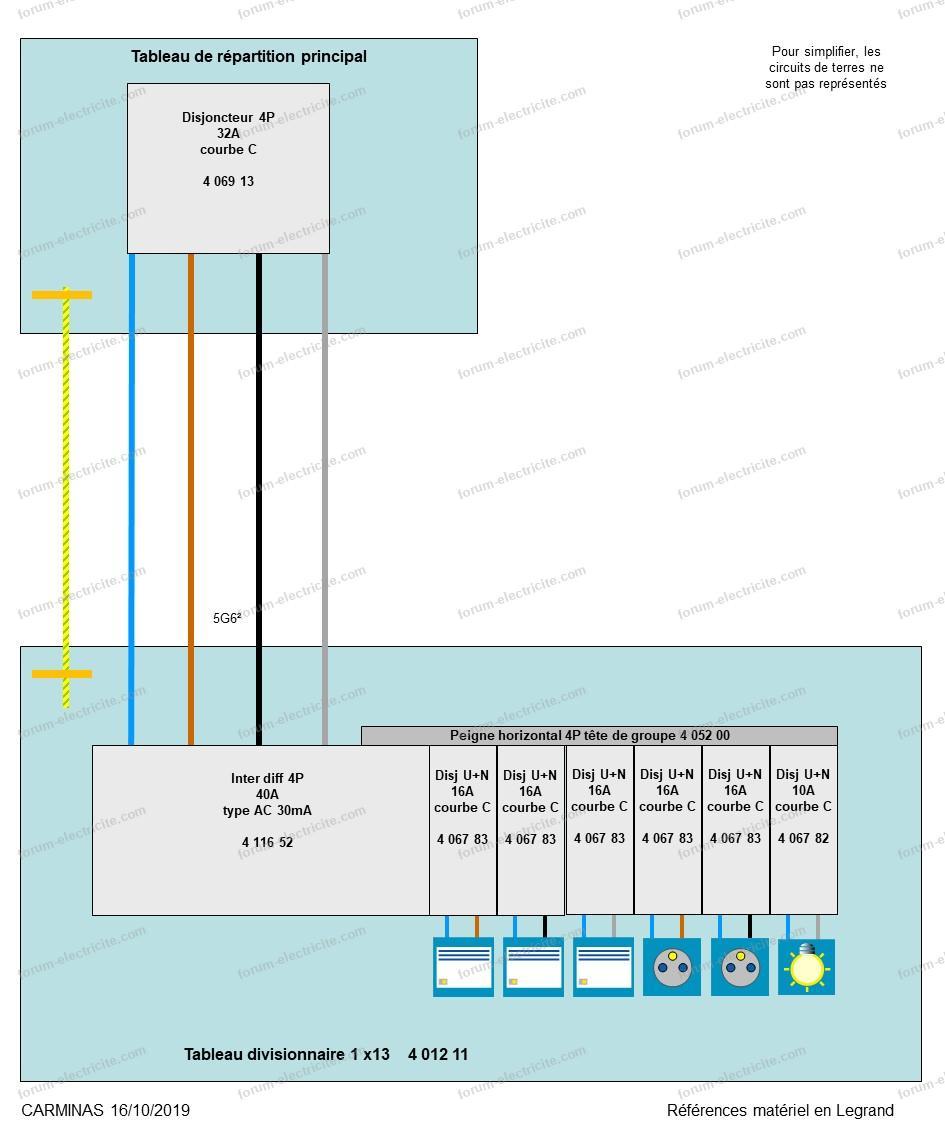

La norme rend effectivement obligatoire un disjoncteur au départ du câble vers un tableau divisionnaire.
Mais c'est vrai qu'avec un 16², cela ne sert pas à grand chose, si ce n'est à pouvoir couper l'alimentation du tableau.

Donc vous mettez le disjoncteur du calibre que vous voulez en fonction de la puissance maxi dont vous aurez besoin dans ce tableau :
- 63A : 14 kW maxi
- 50A :11,5 kW maxi
- 40A : 9 kW maxi
- 32A : 7 kW maxi
- 25A : 5,5 kW maxi

Compte tenu de votre abonnement, 32A ou 40A est sans doute le bon compromis (votre 16² est surdimensionné).

Pour agrandir l'image, cliquez dessus.

Oui c'est cela.
Et vous pouvez alimenter 2 8 9 avec la sortie "8 + diode" de l'ECL

J'ai pris la peine de faire des schémas.
Il faut les regarder.

Bonjour.

Comme je vous le disais plus haut : "Restera à déterminer quoi faire du gestionnaire flash".

Vous pouvez effectivement mettre la téléinfo en parallèle.

Votre idée est bonne, mais ce n'est pas l'EMCL qu'il faut mettre à la place du programmateur, mais la sortie de la diode.

Bonjour.

Même si l'emplacement n'est pas des plus judicieux (cela aurait été plus pertinent de décaler d'une vingtaine de cm vers la gauche), rien dans la norme n'interdit cela.

Donc c'est conforme.

Bonjour.

C'est en général facile à faire sur les circuits spécialisés où on a seulement un neutre et une phase qui reviennent au tableau.

Plus compliqué sur l'éclairage (pourtant c'est là que c'est le plus pertinent).

Et cela suppose également que vous n'ayez pas de mélange de neutre entre circuit.

Il faut suivre les fils bleu et rouge qui sont au dessus du contacteur.
Je crois qu'il aboutissent sous le fusible à gauche, mais pas sûr, on ne voit pas bien.
Si c'est le cas, pas de soucis, vous êtes bien protégé contre les surintensités.

Il faudrait également s'assurer que les 2 fusibles de la rangée du haut sont bien protégés par l'interrupteur différentiel de la rangée du bas.

Bien entendu tous les circuits non appairés doivent être sous le même interrupteur différentiel.

Bonjour.

Sans aucun soucis.
Essayez quand même d'appairer phase et neutre des circuits pour lesquels c'est possible.

Pour agrandir l'image, cliquez dessus.

Pour être plus précis, voici la correspondance pour l'horloge.
U1 -- > N
U2 --> L
1 --> 2
4 --> 1

Bonjour.

J'ai un schéma proche dont vous pouvez vous inspirer.
Dans votre cas le disjoncteur 20A doit être à côté du contacteur car la liaison n'est pas filaire mais interne.

Bornes de l'horloge à adapter en fonction de votre modèle.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Je suppose que le chauffage est électrique : Quelle puissance totale cumulée.

Vérifiez également la continuité à l'ohmmètre du contact 8 9, car c'est réellement lui qui sera utilisé.
Actuellement, vous ne devez pas avoir de continuité (alors qu'il doit y en avoir une sur 7 9).
En HP rouge, ce sera l'inverse.

Bonjour.

Comme promis les schémas avec l'EMCL et :
- Des contacteurs qui coupent la tension d'alimentation
- Un diode qui envoie un ordre arrêt ou hors gel sur les fils pilote.
J'ai mis 3 circuits chauffage, mais le principe est le même avec 5

On voit vite que, si les fils pilote sont déjà présents, le 2ème est plus simple et moins cher (une diode cela ne coute que quelque centimes).
En plus moins bruyant et cela ne chauffe pas, contrairement aux contacteurs.

Pensez à isoler les pattes de la diode avec de la gaine thermorétractable.

Pour agrandir les images, cliquez dessus.

Bonjour.

S'il est entre les 2 bornes P, vous le mettez entre les 2 bornes rouge.

J'ai vaguement l'impression que le haut du contacteur J/N est relié au bas du porte fusible 2 modules à côté à gauche.

Il faudrait une photo en plus gros plan du contacteur J/N et de ses alentours.
On ne vois pas bien où vont les fils raccordés en 1 2 3 4

De ce que je crois voir, il était entre les 2 bornes P
Donc si c'est bien cela, vous le mettez entre les 2 bornes rouges.

Peut être que l'ancien spot était bon et que le problème est ailleurs sur le circuit ?

On manque de contexte sur le but de votre opération.

Là c'est bon avec 230V

Vous avez essayez de le brancher ailleurs ?

Bonjour.

Les bornes P correspondent aux bornes rouge.

Bonjour.

Ce spot est sans doute de classe II, ce qui explique l'absence de fil de terre et n'a rien à voir avec votre panne.

Vous avez vérifiez la correspondance des tensions entre l'ancien et le nouveau ? 230V ? 12 V ?

Bonjour.

Il faut obligatoirement un disjoncteur ou un fusible pour protéger le circuit du chauffe-eau contre les court-circuits.

Mais la photo ne permet pas de dire s'il y en a un ou non.

Il faudrait une photo du tableau, capot enlevé, où l'on vient bien la provenance des fils qui arrivent sur le contacteur J/N.

Sur une installation électrique, le triphasé a un intérêt si une des conditions suivantes est vérifiée :
- Présence de matériel fonctionnant uniquement en triphasé : machines outil, PAC, pompes… (a priori pas votre cas)
- Besoin de forte puissance (pas de possibilité d’avoir plus de 12kVA en mono).
Donc à voir en fonction de votre besoin.
- Branchement de grande longueur (>100m) entre le coffret ENEDIS en limite de propriété et l’habitation (chute de tension 2 fois moindre en tri qu’en mono et intensité maxi par phase en général plus faible). Pas votre cas non plus.
- Impossibilité pour ENEDIS de fournir du mono avec un coût de modification de branchement raisonnable (cas de vieilles installations tri).

Si vous n’êtes pas dans un de ces cas de figure, envisager le passage vers le mono est pertinent, car beaucoup plus souple d'utilisation.

Bonsoir.

Vous dévissez le module de sous le C20 et vous mettez à la place les fils bleu et rouge sur le contacteur.
Vous isolez les fils restant.

Attention si ces dernières années le tarif HC n'était pas trop rentable, il est redevenu un peu plus avec la tarif d'août.
En fait tout dépend de l'usage.

Et pour répondre à votre question votre chauffe-eau va chauffer jusqu'à ce que la température de régulation soit atteinte et va s'arrêter de chauffer, jusqu'à ce que vous tiriez de l'eau chaude ce qui fera entrer de l'eau froide dans le chauffe-eau qu'il faudra alors réchauffer.

A noter que réchauffer l'eau froide au fil de l'usage ou une grosse fois la nuit consomme exactement la même quantité d'énergie.

Quelle que soit la solution le principe est le même. Vous avez un contacte qui se ferme pendant les HP rouges.
- Dans mon exemple c'est C1C2
- Avec l'EMCL c'est 8 9
- Même logique pour toutes les autres solutions que j'ai évoquées.

Ensuite il faut exploiter ce contact et pour cela toujours les deux mêmes solutions :
- soit une diode sur les fils pilotes (ce que je vous conseille), voir mon schéma sauf que c'est 8 9 de l'EMCL et pas C1 C2 du Linky
- soit des contacteurs NF pour couper la tension d'alimentation (si nécessaire je vous ferai un schéma, mais il faudrait que je connaisse le nombre de circuits chauffage).

De toute façon 1ère étape tester votre EMCL :
- Alimentez le en 1 2 avec un disj 2A
- Reliez la télinfo en 4 5 (récupérez la sur votre flash)
- Testez la continuité de 8 9 au multimètre : continuité en HP rouge, pas de continuité le reste du temps
Il faudra donc attendre qu'il y ait un jour rouge pour connaitre le résultat.

Si c'est OK, vous pourrez alors l'utiliser.

Pour info le schéma avec la diode.

J'ai ajouté en bas à gauche un interrupteur de forçage du mode hors gel avec voyant témoin, mais c'est facultatif.
A noter qu'on peut envoyer un ordre hors gel ou un ordre arrêt avec la diode, il suffit de la retourner.

Pour agrandir l'image, cliquez dessus.

L'autre alternative à la diode, c'est de couper l'alimentation des circuits des radiateurs via des contacteurs NF.
Mais bon c'est un peu usage à gaz, cher, bruyant.

Bonjour.

C'est le sujet du moment

De ce que j'ai vu sur internet, le EMCL n'a jamais réellement fonctionné, mais si vous avez la notice, vous pouvez toujours tenter

Le Flash 49364 se contente effectivement de passer en Eco pendant les HP rouges et pas de couper

Afin d'avoir un contact qui se ferme pendant les HC, voici quelques solutions qui s'offrent à vous :
- obtenir un module SDCC auprès d'EDF/ENEDIS mais il semble que ce soit difficile
- acheter l'équivalent chez un fabricant type POLIER avec son module BRTEMPO2 (mais en rupture de stock)
- utiliser une horloge pour l'ECS en HP et demander à EDF de reprogrammer C1C2 pour qu'il se ferme les jours rouges en HP
- récupérer un vieux compteur électronique avec un contact C3C4 et le programmer vous même (sans garantie)
- utiliser la téléinfo avec une carte électronique et de la programmation informatique (vous trouvez des tutos sur le net, je pense par exemple à fumée bleue)

La solution la plus simple semble la 3ème si vous tombez sur un conseiller compétent.

Ensuite il faudra voir quoi faire de ce contact, le plus simple étant sans doute d'ajouter une diode pour envoyer un ordre arrêt pour hors gel sur vos fils pilote.

Restera à déterminer quoi faire du gestionnaire flash.

Bonjour.

Voir ce schéma pour illustrer les propos de GL

Pour agrandir l'image, cliquez dessus.

Bonjour.

Cet interrupteur peut servir de marche forcée ou d'arrêt forcé suivant la manière dont il est raccordé.

Bonjour.
C'est bien du 6² et du 4².

Mais un four se raccorde sur du 2,5².

Après, vous pouvez mettre plus gros, mais plus galère.

Bonjour.

C'est peut-être juste que le 30mA global de l'installation est plus rapide que le vôtre à déclencher.

Permutez les 2 pour voir.

Bonjour.

Faites une photo, cela aidera.

Vous avez essayé entre 1 et 2 comme je vous l'ai indiqué ?

Bonsoir.

Merci pour le retour

Bonsoir.

La technologie des interrupteurs a peu changé.

Une photo du votre ?

Bonsoir.

Essayez de brancher les fils du témoin entre les bornes 1 et 2.
Si nécessaire changez de voyant.

Ce qui m'intrigue, c'est que sur le Plexo se sont en principe des voyants précâblés, donc pas de petits ils noirs.
C'est quelle série ? la nouvelle ?

Bonjour.

La réponse est Oui.

Ce n'est pas la puissance du frigo, qui est plutôt négligeable, mais l'usage d'une multiprise pour le four.

Je vous conseille plutôt de mettre une 2ème prise au mur (en soignant le repiquage).

Si vous voulez caser une box, un NAS, un switch... il vaut mieux une petite baie (éventuellement 10 pouces) qu'un tableau de communication qui nécessitera des étagères à côté pour poser le matériel.

Bonjour.

Vous pouvez vous inscrire à une formation en ligne type "L'Ecole des Pros" ou "l'Atelier des Chefs"...
Ainsi vous le faites à votre rythme, pas de stages.
Par contre pour passer en 2024 c'est mort, il fallait s'inscrire en septembre/octobre.

Bonjour.

C'est quoi votre circuit chauffage en 6² ? C'est rare.
Il n'y a pas moyen d'avoir plusieurs circuits en 2,5² ?

Bonjour.

La norme dit dans l'ETEL. C'est ce que doivent respecter les constructeurs d'appartements et de maisons individuelles (rien n'a changé depuis 20 ans à ce sujet, sauf que la GTL s'appelle désormais ETEL)

Mais vu qu'il ne s'agit pas d'un équipement de sécurité, le consuel ne regarde pas ce point.
En résumé, si c'est vous qui gérez, vous mettez ce que vous voulez où vous voulez.

Si vous faites une baie de brassage, c'est d'ailleurs souvent plus pratique de l'avoir ailleurs.

Je ne pense pas que vous trouverez en 32A, il faudra monter à 40A.

Par exemple chez Legrand : 4 125 45 ou en silencieux 4 125 59

Attention cela prend 2 modules.

Bonjour.

Je me suis basé sur votre schéma.

Mais si les retour lampe des 2 lampes reviennent à l'interrupteur, cela peut simplifier les choses.
Donc ouvrir C1

Il faudra clarifier le résultat que vous souhaitez obtenir.
Que commandera C1 ?
Que commandera C2 ?

Voir schéma joint.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Oui et Non.
Un contacteur J/N est en général limité à 20A ou 25A, donc ne conviendra pas pour un circuit 32A.
Il vous faudra donc choisir un contacteur (NO) prévu pour au moins 32A

Les circuits de commande des 2 contacteur devront être en parallèle.

Après je n'ai pas bien compris ce que vous vouliez faire au niveau de C1.
De ce que j'ai cru comprendres :
- C1 commande L1 et L2
- C2 commande L2
Mais si L1 est éteint, que j'ai allumé L2 avec C2 et que j'appuie sur C1 que doit il se passer ?

Une solution c'est de mettre un double poussoir au niveau de C1 pour faire une centralisation :
- un poussoir C1 allume L1 et L2 (quel que soit l'état des lampes)
- l'autre poussoir C1 éteint L1 et L2 (quel que soit l'état des lampes)
- le poussoir en C2 allume et éteint L2
