S'il y a un fusible ou un disjoncteur qui saute, c'est qu'il y a une surcharge ou un court-circuit.

Une surcharge, cela signifie que vous tirez trop de courant simultanément, d'où la question de GL sur la puissance de votre abonnement. Mais vu ce qui est en usage simultané, j'aurai tendance à penser que non.

Un court-circuit, cela veut dire qu'un de vos appareils à un défaut et que 2 fils (phase et neutre se touchent), soit parce qu'ils sont desserrés, soit par ce que cela a chauffer et que l'isolant s'est détérioré...
Il faut que vous trouviez l'appareil en question et que vous ne le raccordiez plus.

Plus rarement le court-circuit peut venir de l'installation (fil desserré dans une prise ou une boite de dérivation par exemple mais c'est nettement plus rare). Si vous êtes dans ce cas de figure, il faudra passer par un électricien compétent.

Le danger reste limité car justement le fusible ou le disjoncteur saute afin de sécuriser l'installation.
A identifier et à faire réparer, mais pas de quoi changer de maison.

Bonjour.

Vous pouvez prendre, par exemple chez YOKIS 2 récepteurs MTR2000E, 1 émetteur double E2BP
Vous en aurez pour moins de 90€ dans une boutique en ligne.
Il existe l'équivalent dans d'autres marques.

Il faudra à joindre un double poussoir pour la commande à moins de prendre l'ensemble tout intégré TLM2T45

Vous pouvez démultiplier le nombre de points de commande à l'infini.
Il suffit d'ajouter des émetteurs.

Vous ne partez pas sous le DB (pas le droit de mettre 2 fils par borne du disjoncteur), mais depuis les borniers du tableau principal (voir photo).

Le disjoncteur dépend effectivement de la puissance désirée, mais il faut adapter la section du câble en conséquence.

Le tableau mis en référence est fait avec une hypothèse de chute de tension de 3%.
Comme je vous l'ai dit la liaison vers un tableau divisionnaire, se calcule plutôt avec une chute de tension maxi d'environ 2%, ce qui explique des puissance possibles plus élevées dans le tableau que dans ma préconisation.

@+

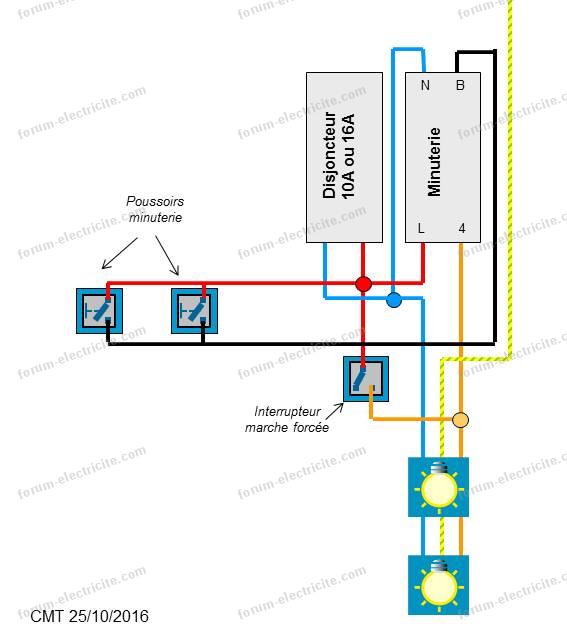

Sur le principe de ceci.

Pour agrandir l'image, cliquez dessus.

Bonsoir.

Tout dépend de la puissance maxi dont vous voulez disposer.

Avec une chute de tension maxi d'environ 2%, qu'on a l'habitude de prendre pour ce genre d'usage :
- 3G10² protégé par un disjoncteur 20A maxi pour 4,5kW maxi et 1,8% de chute de tension maxi
- 3G10² protégé par un disjoncteur 25A maxi pour 5,5kW maxi et 2,4% de chute de tension maxi
- 3G16² protégé par un disjoncteur 32A maxi pour 7kW maxi et 1,8% de chute de tension maxi
- 3G16² protégé par un disjoncteur 40A maxi pour 9kW maxi et 2,4% de chute de tension maxi.

Repartir des borniers du tableau principal.

Bonjour.

Ça j'ai bien compris.
Ma question est comment est raccordé l'interrupteur actuel ?

Car les couleurs utilisées ne sont pas normées et on ne peut pas se baser dessus.

Bonjour.

Sinon vous pouvez toujours tourner vers les solutions radio, avec un récepteur placé près de la lampe et un émetteur placé derrière l'interrupteur.

Essayer de faire le relevé du câblage.
Donnez-nous les références du matériel.
On verra si on peut vous guider.

Bonsoir.

On peut supposer que vos variateurs avec 2 fils, ont une logique de fonctionnement plus proche de celle d'un télérupteur que de celle d'un va et vient.
Le remplacement par des va et vient n'est sans doute pas possible en l'état.

Comme l'a dit GL, sans connaitre le matériel en place et la manière dont le cablage est utilisé, il sera difficile de faire un diagnostic.

Bonjour.

J'ajoute que commander 3 radiateurs électriques situés dans des pièces différentes à partir d'un thermostat unique, n'a aucun sens d'un point de vue de la régulation thermique des pièces où le thermostat n'est pas présent.
Ce n'est pas un chauffage central.

Pour qu'on vous aide, faites-nous une photo de ce raccordement et du schéma de ce qui a été fait (en particulier comment le 2ème inter a été supprimé).

Si je comprends bien, votre compteur est entre le DB 500mA et l'ID 30mA

Vous faites :
- phase du DB --> Lin du compteur
- Lout du compteur --> Phase en entrée de l'ID
- Neutre du DB -- > Neutre en entrée de l'ID
- Neutre du compteur -- > Neutre en entrée de l'ID

J'ai oublié la 2ème question.

Si 29 15 est l'info HC/HP :
- contact fermé : HC
- contact ouvert : HP.

Cela ne sert pas à faire des mesures différenciées pour 2 appareils.

Bonjour.

LOAD c'est votre convertisseur.

La phase en provenance du disjoncteur du circuit convertisseur doit entre dans Lin, ressortir de Lout, puis partir vers votre convertisseur.

Bonjour GL

Quand je disais va et vient, je parlais d'un montage en inter simple, pas d'un montage en va et vient.

Les récepteurs qui fonctionnent en alternance en fonction de la position de l'inter, cela me fait vraiment penser à un retour branché sur 1 et l'autre sur 2.

Mais il est vrai que tant qu'on ne sait pas quel câblage a réellement été effectué, il est difficile de se prononcer.

Pour faire un montage en série, il aurait fallu intervenir sur le neutre d'un des récepteurs.
Peu probable, si l'intervention s'est faite au niveau des inters.

Bonjour.

C'est très vraisemblablement un interrupteur va et vient.

Il aurait fallu mettre le retour lampe et le retour ventilo sur la même borne.
Il est probable qu'il a mis le retour lampe sur la borne 1 et le retour ventilo sur la borne 2.

@+

Bonsoir.

+1 avec la solution du peigne.
Par rapport à la remarque de 1Insp, vu que l'arrivée est en 6², il faudrait s'assurer qu'il y a bien un disj 32A tout en amont de cela.
Une vue d'ensemble de l'installation permettrait de mieux apprécier cela.

Une fois le tableau ouvert, faites une photo.
S'il y a l'étiquette sur les fils pilote, c'est probablement qu'ils arrivent au tableau.

Parfait, un peu de réflexion et d'extrapolation aident souvent à trouver la solution.

Bonsoir.

Un fil pilote n'est jamais raccordé à un thermostat, mais à un programmateur.
Il peut être dans l'appartement ou dans le tableau.

Sans savoir à quoi ce fil rouge est raccordé il est difficile de vous répondre.
Cela peut être effectivement à un programmateur.
Il arrive peut être juste au tableau où il est en attente ?
Avez vous regardez comme cela se passe au niveau du tableau ?

Un point m'intrigue ce sont les couleurs employées.
Elles sont normativement bonnes, mais on trouve plus souvent rouge pour la phase et noir pour le pilote.
Ceci dit rien n'interdit de faire l'inverse.

Sans plus de précisions, recâblez comme avant.

Bonsoir.

Je dirai :
- rouge sur 1 et 5
- bleu du haut sur 6
- oranges sur 2
- bleu du bas sur 4

Si cela ne fonctionnait pas, permutez les fils en 5 et 6

Bonsoir.

Sur un interrupteur, si cela a été fait dans les normes, vous ne devez avoir ni bleu ni vert/jaune.

Si vous remplacez un inter existant, indiquez-nous comment c'est raccordé.
C'est un montage en interrupteur simple ou en va et vient avec 2 points de commande ?

C'est sur un autre forum où vous aviez posté que j'ai répondu.

C'est la même formule avec un cos(phi) = 1 et sin(phi) =0

u = 2 (0,023 x L /S x1 + 0 ) x I

Exprimé en pourcentage pour du mono.
Chute de tension (%) = 100 x u /230 = 100 x 2 x 0,023 x L X I /S /230 = L x I / 50 x S

Chute de tension (en%) = L (en m) x (I en A) / 50 x S (en mm²).

Pour passer des ampère aux watts : P = U I avec U=230V.

Donc pour 2% de chute de tension maxi : P = 23000 x S / L.

Attention au besoin en puissance, même sans parler de circuits spécialisés, il y en a d'autres non négligeables : aspirateur, fer à repasser, cafetière, bouilloire, grille pain, micro-ondes...

@+

Bonsoir.

+1

Mais pour alimenter un logement situé à 80m avec du 6², me semble insuffisant, sauf très faible besoin en puissance.

En tablant sur une hypothèse de chute de tension de 2% maxi qu'il est d'usage de prendre en pareil cas, voici les puissances maxi dont vous pouvez disposer :
- 6² : 1730W
- 10² : 2880W
- 16² : 4600W
- 25² : 7190W
- 35² : 10060W
- 50² : 14380W
Le calcul reste théorique, on n'est à une centaine de W près, mais cela vous donnera une idée de la section qu'il faut prévoir en fonction de la puissance maxi dont vous voulez disposez

Bonsoir.

Soit vous tirez des circuits pour le garage depuis le tableau principal.
Soit vous prolongez des circuits existants (s'ils ne sont pas déjà chargés au maxi).
Soit vous faites un tableau divisionnaire dans le garage.

A vous de voir le plus pratique.

@+

Bonjour.

C'est bien ce que je pensais.
Vous pouvez mettre l'horloge en série avec le Calybox si vous voulez bénéficier des fonctionnalités restantes pour le chauffe eau (vacances, délestage).

A moins de vouloir avoir une sortie de plus pour le chauffage.

Bonsoir.

J'ai déjà répondu ailleurs pour l'aspect dangerosité.

Pour l'aspect mise en œuvre :
1/ Sans doute pas bien compliqué.
Si vous êtes bricoleur, vous pouvez le faire vous-même.

2/ Sans voir ce qu'il est est, difficile de répondre.
Si le disjoncteur EDF est juste à côté, ce sera relativement facile de changer le câble.
S'il est distant, cela peut être plus compliqué.

3/ C'est la partie la plus difficile à estimer, car le diagnostic ne donne pas de quantité.
S'il y a juste un bout de fil vert/jaune à changer quelque part, par un fil de la bonne couleur c'est facile.
A l'inverse, si le vert/jaune a été utilisé massivement comme conducteur actif, il peut y avoir un sacré boulot.
La vérité est sans doute entre les deux.

@+

Bonsoir

Interdit et dangereux de démonter le tableau en bois

Si par malheur vous faites toucher 2 fils par inadvertance en amont du disjoncteur de branchement , vous ne serez plus de ce monde pour poster ce forum

Voir cette petite vidéo dissuasive : Court circuit

Bonsoir.

Dans ce cas installez, pour sécuriser a minima, installez en tête de l'installation un unique interrupteur différentiel tetra 30mA 40A type A.
Mais il faudra ajouter une rangée de tableau quelque part.

En regardant un peu mieux le Céliane 0 995 03 j'ai néanmoins l'impression que le voyant est un 0 676 88
Le problème ne viendrait pas de là.

Le fait que les 2 générations soient différentes ne doit pas jouer.
Analysez bien sur quelles bornes les proches des voyants sont raccordés.
En principe cela doit être N et 2
Si ce n'est pas le cas, il faudra adapter le câblage.

Bonjour.

Il faut connaitre la référence du voyant que vous avez racheté.

Pour un montage en phase distribuée, il faut celle qui se termine par 8, pas celle qui se détermine par 5 ou 6.
Est-ce bien le cas ?

Si c'est cela, cela veut dire que le fil du contact EDF reste sous tension, même lorsqu'on coupe le disjoncteur de branchement.
Pas terrible

Des rallonges, il y en avec des fils de différentes sections.

Plus le besoin en puissance sera élevé et la longueur de la rallonge importante, plus il faudra une grosse section sinon risque d'échauffement.

Si c'est une rallonge achetée récemment, il devrait y avoir ses caractéristiques inscrites dessus.

Maintenant qu'il y a les photos, je vois que mon explication n'est pas la bonne.

Le fil entre la phase et le contact EDF n'est effectivement pas visible.

Ne serait-il pas pris directement sur la sortie du disjoncteur de branchement ?
Ou ailleurs dans le tableau ?

Bonsoir.

Les photos ne sont pas accessibles.
Si c'est une ancienne installation, il était fréquent d'utiliser le même disjoncteur ou fusible pour le circuit de commande du contacteur et pour le chauffe-eau
Si vous avez une barrette de neutre commun, il est probable que le 2ème fil EDF soit raccordé sur la barrette.
A confirmer lorsque nous aurons les photos.

@+

Bonsoir

Rien n'interdit de mettre un dispositif de sectionnement sur une partie d'un circuit.
Assurez vous qu'il puisse couper au moins 10A.

Ravi que cela fonctionne.
C'est vrai qu'on n'est pas habitué à avoir 2 neutres à raccorder sur un matériel.

Bonjour.

Techniquement pas de problème.
Normativement pas autorisé.

Juste une remarque, même si ce n'est pas l'objet de la discussion, depuis l'amendement A3 le 1,5² est possible pour le chauffage jusqu'à 16A et 3500W.

Vous avez raccordé le neutre en bas à gauche ?

Bonsoir.

Essayez avec un poussoir volant raccordé directement entre phase et E1.

Ils utilisent 3 phase pour dire que cela pourrait être raccordé en triphasé.
Mais si vous etes en mono, vous pouvez tout faire partir de la même.

Vos 2 fils sur les poussoirs se raccordent d'un côté sur la phase du disjoncteur du circuit d'éclairage et de l'autre sur la borne E1 du télévariateur.

Bonsoir

S'il s'agit d'appareil de faible puissance (chargeur de téléphone, ordi, TV...) pas de problème vous pouvez en raccorder plusieurs, éventuellement une multiprise.

S'il s'agit d'appareils gros consommateur (chauffage d'appoint, lave-linge...) vous ne pouvez pas y raccorder plus d'un appareil.
De plus, évitez les rallonges dont la section n'est pas forcément adaptée à la puissance de l'appareil.

@+

Bonjour.

Il suffit d'utiliser une fiche DCL
Voir sur ce lien

C'est un DCL applique, mais le principe est le même que pour un DCL au plafond.

Bonsoir
Si vous avez un DCL, vous n'avez pas besoin d’accéder aux fils au plafond.

Bonjour.

C'est bien 8 disjoncteurs maxi par interrupteur différentiel.

Votre calcul pour les 20% n'est pas bon, car on raisonne par rapport aux modules et pas aux circuits.
Il faut donc tenir compte des modules occupés par les interrupteurs différentiels, les télérupteurs, les contacteurs, les programmateurs...

Avec 28 circuits, un tableau 4x13 me semble nécessaire.

Attention également à la règle sur le courant assigné d'un interrupteur différentiel.
Avec la dernière norme, vous êtes pratiquement obligé de prévoir des 63A.

Pas d'obligation de mettre un HPI pour le congélateur. C'est juste une recommandation.
Toutefois, un HPI est un type A à immunité renforcée. Donc qui peut le plus peut le moins.

Plaque, lave-linge et recharge de véhicule électrique doivent être sous un type A.
Les autres circuits sous un type A ou un type AC.

Personnellement je fais mes tableaux en ne mettant que des interrupteurs différentiels 30mA type A (sauf cas particuliers).
@+

Bonjour.

Il y a 2 manières de répondre à votre question.

Le type
- les plaques, le lave-linge, la recharge de véhicule électrique doivent obligatoirement être sous un type A
- les autres circuits peuvent être sous un type A ou un type AC.

Le courant assigné de l'ID
Il ne faut pas qu'en usage simultané vous dépassiez le courant assigné de l'ID (63A ou 40A) sinon celui-ci va se détériorer :
- si c'est un 63A pas de problème, vu qu'ERDF ne vous délivre pas plus de 60A
- mais si c'est un 40A, il faut faire attention à ne pas mettre trop de gros consommateurs en aval afin de ne pas dépasser 9kW. En général 2 à 3 gros consommateurs, la dernière version de la norme donne même une règle de calcul plus précise, mais qui ne s'applique pas à votre cas de figure la norme n'étant pas rétroactive.
