Bonjour,

La minuterie de cet immeuble est peut-être câblée en mode sans effet.
C'est à dire qu'il faut attendre que les lampes soient éteintes pour pouvoir relancer la minuterie.
Je dis cela car j'ai été personnellement confronté au problème avec le remplacement de lampes incandescentes par des fluocompactes ; la solution a été de modifier le câblage de la minuterie en reprenant le neutre des poussoirs sans passer par les lampes, voir schéma ci-joint.
@+


Pour agrandir l'image, cliquez dessus.

Bonjour,

Pour le remplacement il aurait été plus simple de reprendre un Hager.
Il y a une chose qui est pas très logique : c'est le noir en haut qui devrait être rouge puisque c'est la phase et inversement en bas le retour de lampe ne devrait pas être rouge plutôt noir mais bon puisque c'est ainsi.
Votre télérupteur est branché en méthode dite branchement trois fils donc avec neutre aux poussoirs.
Tout d'abord mettre le curseur sur L pour envoyer la phase sur A2 de la bobine (c'est pour remplacer le pontage du fil rouge que vous avez entre la borne du fil noir et la bobine)
Il faudra peut-être rallonger les fils, le noir du haut phase le raccorder sur la borne 1en bas le fil rouge (retour lampe) à raccorder sur la borne 2 en bas.
Et les deux marrons (retour de neutre des poussoirs) à raccorder sur la borne A1 en haut.
@+

Voici le schéma :
Pour agrandir l'image, cliquez dessus.

Bonjour,

Vous n'avez plus de place dans votre tableau, soit vous mettez un tableau à deux rangées de modules, soit vous ajoutez un petit tableau pour y mettre au minimum un inter différentiel 30mA 63A de type A plus sélectif qu'un disjoncteur dif 30mA et moitié moins cher.
A insérer entre le disjoncteur d'abonné et le tableau, si vous changez de tableau pour un confort supérieur vous pouvez séparer l'installation sur deux voire trois inters dif 30mA de 40A dont un de type A pour la protection de la plaque et du lave linge et les autres 40A 30mA de type AC pour répartir prises et éclairages mélangés sur les deux pour ne pas se retrouver dans le noir en cas de déclenchement (c'est l'inconvénient d'en avoir qu'un seul).
@+

Bonjour,
Voir ici : télérupteur.com
@+

Citation :
je travaille en pid

Que veut dire PID ?
La mise en service de la pompe de par sa puissance provoque peut-être une chute de tension qui occasionne la déconnexion de votre box ?

Est-ce que les contacts des douilles de l’halogène sont en bon état pour établir le contact avec la lampe ?
Une photo peut-être.
@+

Bonjour,
En principe avec la phase sur L
Le retour de lampe sur 1
Et le neutre sur borne bleu N ça devrait fonctionner.
@+


Pour agrandir l'image, cliquez dessus.

Il n'y a probablement pas de câble derrière ce petit tableau, peut-être que seulement deux fils qui partent du disjoncteur, pour en avoir la confirmation il faut regarder derrière en prenant les précautions d'usage couper le courant avant.

Bonjour,
Pourquoi cette pompe est-elle alimentée avec un variateur de vitesse ??

loys a dit :

Citation :
Je crois qu'il y a inversion des neutres sur le schéma de bob (le neutre venant de la prise devrait aller sur la borne 3)

Non regardez le sens des flèches, et puis cela ne change rien puisque ces deux bornes sont shuntées sur la carte.
@+

Bonjour,
Les coupe-circuits 1 et 2 des prises, le 1 n'est pas un fusible mais juste une barrette de coupure pour le neutre le 2 est le fusible qui coupe la phase.
Idem pour le 3 (tube métallique neutre)
Vous pouvez remplacer ces fusibles par deux disjoncteurs (phase neutre) un de 10 Ampères pour l'éclairage et un de 16A pour les prises.
Vous pouvez conserver ces appareillages avec fusible intégré qui protège chaque prise et lumière individuellement, pour votre sécurité il serait bon d'installer au moins un inter différentiel 30mA en tête d'installation si elle n'en a pas.
@+

Le fusible du variateur est-il en bon état ? (c'est le petit tube en verre).

Bonjour,
Encore plus facile en croquis.
@+

Pour agrandir l'image, cliquez dessus.

Bonsoir,
Merci du retour.

Citation :
Par contre le relais fait un grésillement de 2 à 3 secondes, est-ce normal ?

il ne devrait pas grésiller puisque en principe cette sortie 24 volts est en courant continu ??
Voir sur le récepteur came si vous pouvez diminuer le temps de l'impulsion à 1 seconde.

Bonjour,
Une photo de votre boitier avec les fils bien visibles et l'inter et la prise.
@+

Bonjour, voir ici le schéma de notre ami Carminas
@+

Pour agrandir le schéma, cliquez dessus.

Bonjour,

Citation :
Oui, j'ai vérifié au testeur, c'est bien une impulsion 24 volts

Donc si vous avez vérifié c'est ok voir schéma ci-joint.
Par contre je ne vois pas où veut en venir Lulu avec son contacteur, et selon son schéma la lampe ne sera alimentée que brièvement puisque la bobine est alimentée seulement par une impulsion ?
@+

Conrad.fr Platine relais 24 V DC 1 inverseur

Pour agrandir l'image, cliquez dessus.

Bonjour,
Pouvez-vous envoyer des photos ou une doc de votre hotte ?
@+

Citation :
Ce relais est en 24 volts, mais les boutons poussoirs sont eux en 230 volts, quel type de relais dois-je prendre ?

justement vous avez dit : la télécommande envoie une impulsion en 24 volts et c'est là que j'ai un doute sur votre affirmation, pourrait-on avoir la doc de cette télécommande et de son récepteur, bien souvent il s'agit de contact sec monostable ou bistable.

@+

Bonjour,

Je ne connais pas bien le matériel de Général Électrique mais je suppose que c'est comme pour les autres marques, vous pouvez associer un contact auxiliaire de signalisation de position et déclenchement sur le côté de ce disjoncteur.
@+

Bonjour,
Il faut utiliser un relais avec une bobine 24 volts AC ou DC en fonction de votre système se servir du contact
et le brancher en parallèle des poussoirs du télérupteur, voir croquis.
@+


Pour agrandir l'image, cliquez dessus.

Bonjour,
Vous pouvez passer les fils dans une petite moulure PVC voir ici :
http://www.castorama.fr/store/Moulure-électrique-2-ml-20-x-10-mm-PRDm815041.html
@+

Bonjour,

Citation :
OK j'essayerai mais dans ce cas je ne touche pas au DIP2 ... je le laisse sur OFF ?

Oui DIP 2 sur OFF @+

Si cela ne fonctionne pas, faire un essai avec les bornes du bouton 1 repérées 5 et 6 voir croquis.
@+


Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
j'entends bien un petit clic provenant du re432 quand j’appuie sur ma télécommande mais rien ne se passe au niveau du moteur.

C'est déjà ça l'alimentation du RE432 est bonne.
Le DIP 2 est-il positionné sur ON ?

Bonjour,
Si cette hotte fonctionne sur le 110 volts pas de problème particulier, s'assurer de raccorder sur une prise qui possède la terre.
@+

Bonjour,
Je ne connais pas ce produit mais je suppose que L1 et L2 sont des bornes communes de repiquage faire un essai voir croquis.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,
Votre automatisme vous délivre du 24 volts entre les bornes 9 et 10 il faudra donc paramétrer votre récepteur radio CAME RE432 sur 24 volts et la sortie out 1 à régler en mode monostable (impulsion)
Voir schéma de raccordement.
@+

Citation :
Donc, si j'ai bien compris :

Bleu (plafond) -> Vert-Jaune (lustre)
Marron(plafond) -> Marron (lustre) / L

Non non vous avez très mal compris.
Relisez attentivement.

Bleu plafond => bleu lustre
Marron plafond => marron lustre
Qquant au vert-jaune c'est la terre et que vous ne l'avez pas au plafond.
@+

Bonjour,

Citation :
immeuble datant des années 80

En principe à l'époque les couleurs étaient déjà normalisées
le bleu = Neutre
le rouge = Phase
le marron = phase coupé par l'inter
la terre en principe c'est bicolore jaune-vert

Citation :
Les tensions sont les suivantes :
- Marron-rouge : 0 V

Si les deux sont la même phase c'est normal que vous trouvez 0 V entre c'est deux fils, mais attention ! cela ne veut pas dire qu'il n'y a pas de courant.

Citation :
- Rouge-bleu : 220 V

La preuve qu'il y a du courant dans ce rouge que vous voulez utiliser comme de terre donc ce n'est pas une bonne idée, et puis il est probable que l'inter ne le coupe pas et que le courant soit permanent.
- Marron-bleu : 220 V c'est là qu'il faut brancher le lustre, mais faites un essai pour voir si l'inter coupe bien.
Il faudrait vérifier au niveau de l'inter de commande quelles sont les couleurs de fils.
Quant à la terre visiblement elle n'est pas présente à ce plafonnier.
@+

Bonjour,
Pouvez-vous mettre des photos de tous les inters et va et vient avec les fils bien visibles en expliquant qui fait quoi, car pour moi si votre dessin représente la réalité (ce fil D qui me pose problème) ça ne peut pas fonctionner ainsi.
@+

Bonjour,

Citation :
Si je veux centraliser mes volets sur une seule commande en gardant les inters individuels.

Voir ici : volets roulants mvr500.pdf
@+

Bonjour,

Citation :
J'ai depuis peu un problème de lampes qui ne s'allument pas

Qu'avez-vous modifié depuis peu ???

Quelle lampe ne s'allume pas ?? Le va et vient ou le simple allumage ??
Constat par rapport à votre dessin sur l'inter B le fil du milieu qui devrait être une phase n'est pas alimentée.
Il faudrait déplacer l'un des deux autres (pas celui qui va à la lampe mais celui qui est supposé être la phase faire un essai avec chaque) fils pour le mettre avec sur cette borne centrale.
@+

Bonjour,
Voir à la question qui est apparentée au sujet :
Problème volets roulants électriques télécommande Deprat 050 Comen

@+

Bonjour,

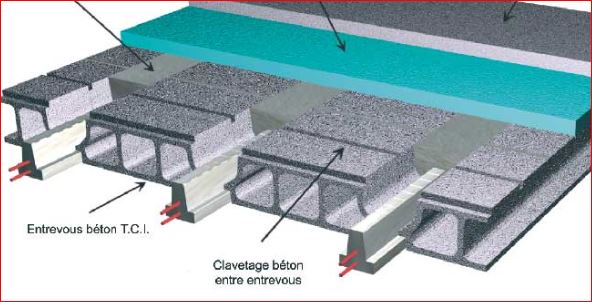

Il n'y a aucun problème pour passer la gaine dans les alvéoles personnellement je l'ai souvent fait.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,
Il existe des accessoires pour voir ici : fixalustre
@+

Bonjour,
il vous manque le neutre dans ce boitier pour raccorder ce détecteur
L : phase (fil rouge)
borne du milieu : fil marron ( retour lampe)
N : neutre (en principe fil bleu)
@+

Bonjour,

Notice voir page 9.
Fixation des détecteurs de fin de course.
REMARQUE :
Les fins de course doivent être installées comme indiqué sur la figure.
En cas de montage incorrect, l'unité ne pourra pas fonctionner correctement.
Fermer la porte de garage à la main. Déterminer la position du fin de course de fermeture (1) (fil long) en alignant le milieu du chariot et le milieu du fin de course.
Les fins de course sont actionnées par un aimant situé dans le chariot intérieur..
Engager la nervure inférieure (5) du fin de course (1) dans la lèvre inférieure de la glissière (7).
Engager la nervure supérieure (4) sous la lèvre supérieure de la glissière (6). Soulever la fin de course vers la lèvre supérieure de la glissière et serrer la vis (8) pour fixer le fin de course de fermeture. Ouvrir la porte du garage à la main jusqu'en position d'ouverture complète.
Tirer la poignée rouge pour ouvrir la porte au-delà du chariot intérieur.
Déterminer la position du fin de course d'ouverture (3) (fil court) en alignant le milieu du chariot et le milieu du fin de course.
Engager la nervure inférieure (5) du fin de course (1) dans la lèvre inférieure de la glissière (7).
Engager la nervure supérieure (4) sous la lèvre supérieure de la glissière (6). Soulever le fin de course vers la lèvre supérieure de la glissière et serrer la vis (8) pour fixer le fin de course d'ouverture.

Faire passer les fils des fins de course (9) dans la goulotte supérieure de la glissière (10).
Fixer les fils avec les clips correspondants. Les fils doivent être fixés de sorte à ne pas gêner le déplacement du chariot.
Actionner la télécommande. L'ouvre-porte se mettra alors en marche et réenclenchera la porte automatiquement.
Faire fonctionner l'ouvre-porte pendant 2 cycles complets. En cas d'inversion du sens au milieu de la course, passer au point "Réglage de la force". Régler les fins de course de sorte à ce que la porte s'ouvre et se ferme complètement sans inversion du sens.

motorlift.pdf

Bonjour,

Citation :
Je me demande si le problème initial ne vient pas des cellules. Comment puis-je les tester ?

Pour éliminer le doute sur les cellules vous shuntez provisoirement les bornes 23_26 et 27

Une ou plusieurs photos de vos accessoires : Carte, morx, clavier, photocellules avec les connexions visibles pourraient peut-être nous aider à vous dépanner.
@+

Bonjour,
Voir ici doc carte A 700F : schema nice mindy.pdf

doc morx.pdf

Je vous ai modifié le schéma, il n'est surement pas parfait, car il faudrait décortiquer l'ensemble du câblage et mettre les bons n° de repère fil mais il représente un peu plus la réalité qu'avant, le transfo est représenté et on voit bien maintenant que la commande et les bobines sont en 24 volts.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,
Donc oui, 1Insp a répondu F1 & F2 mettre des 20A type am (salut ) pour F3 & F4 des 6 A c'est bon.
J'espère que lorsque vous les aurez remplacé tout rentrera dans l'ordre.

@+

Bonjour,

Citation :
Par contre je ne comprends pas : La navette N1 en haut branchée sur N1 en bas

Les navettes n'ont pas de sens elles peuvent se croiser cela fonctionne pareil.

Citation :
Le commun au milieu en haut

Qu'appelez-vous le commun ???? Si c'est le neutre il n'y a jamais de neutre sur les bornes d'un va et vient c'est le court-circuit assuré, regardez le schéma en réponse 3 d'ailleurs avec ce schéma vous devriez vous en sortir.

Citation :
Les navettes sont identiques au schéma 1)
- J'ai tiré le commun sur la prise du bas
- Mis la phase en faut EST TOUT FONCTIONNE

Je repose la question, qu'est-ce commun ?
@+

Bonjour,
Personnellement pour illustrer mes réponses j'utilise Paint, autrement pour faire des schémas élec il y a Grids,
Q Electro Tech, Log Eleec
repereelec.fr
CMT je crois utilise Power Point mais il va passer par là pour vous en dire plus.
@+

Bonjour 1Insp
Oui je suis d'accord avec toi si le schéma reflète en partie la réalité c'est impossible, mais ces contacts auxiliaires à ouverture sont-ils présents sur les trois contacteurs ? Une photo de l'ensemble pourrait enlever le doute, mais ce schéma ne représente pas le transfo 230/24, tel qu'il est présenté les bobines sont alimentées en 230 volts.

En fait je posais la question sur la puissance des moteurs pour savoir si le calibre du fusible qu'on ne connait pas encore pouvait tenir sur le moteur le moins puissant on ne sait pas non plus si c'est la dégauchisseuse, la toupie, ou la scie circulaire ? Et fondre sur les deux autres.
Pour optimiser un diagnostic de dépannage donnez le maximum de renseignements, alors n'hésitez pas sur les détails... Même s'ils ne vous semblent pas importants.
@+

Citation :
Shunt entre 5 et 95 et l'autre entre 96 et 13

Petite erreur il faut lire entre 3 et 95 et l'autre entre 96 et 13.
@+

Bonjour,

Citation :
la commande est assurée par le bouton noir (que l'on voit sur la photo entre 18 et 19)

Bon ok pour le contact 17 et 18.

Citation :
Après avoir trouvé un schéma sur le net, j'ai modifié le raccordement d'arrivée : phase en 1 et neutre en 5.

Non alim 230 volts (protégée de préférence en amont) entre 1 et 3 neutre sur 1 phase sur 3,
Pour le reste voir le schéma shunt entre 4 et 5 (représenté en fil orange),
Shunt entre 5 et 95 et l'autre entre 96 et 13

Citation :
Et enfin, le moteur de l'aspirateur fait 560 watts.

Souvenez-vous de ce que j'ai dit pour le relais thermique pour votre aspirateur il vous faut 2.5 A
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
un des moteurs est ok mais deux des autres moteurs, dés que je les enclenche, c'est un des fusibles de la ligne d'alimentation

Quelle puissance font chaque moteur ? Sont-ils de même puissance ?

Donc les fusibles F1 et F2
Font-ils 20 A de type AM ? accompagnement moteur.
@+

Bonjour,
Il faudrait prendre en photo l'intérieur du boitier de raccordement de cette plaque situé dessous.
Voir exemple photo il n'y a peut-être rien à faire étant donné que cette plaque est pré-équipée d'un câble à 4 conducteurs.
@+
