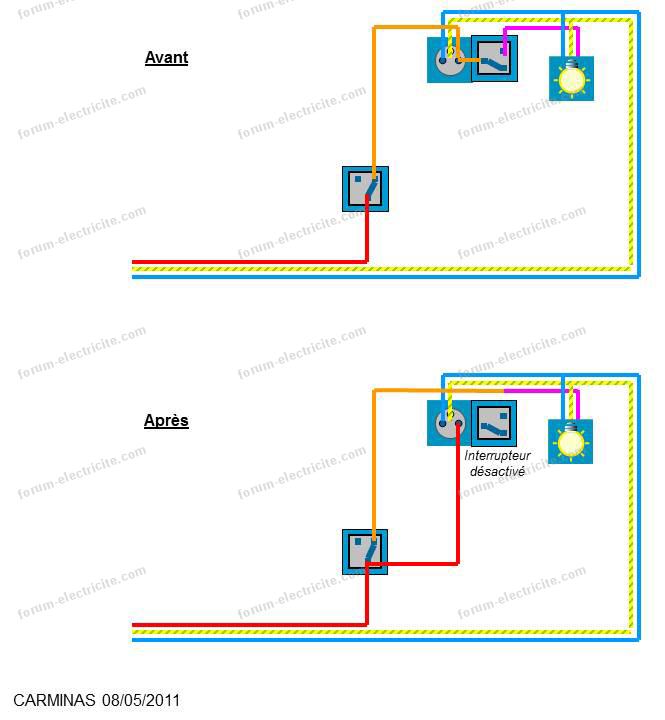

Voici un schéma pour illustrer ma proposition.
A adapter bien sûr à votre cas de figure.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Votre prise est alimentée par le retour lampe du 1er interrupteur alors qu'elle devrait être alimentée directement par une phase.
Sans voir comment cheminent les fils, difficile de vous répondre.
Mais en tirant un nouveau fil entre la prise et le 1er interrupteur, vous aurez une solution qui marche à tout coup.

Une autre variante sans ajout de câblage ; c'est d'utiliser une solution radio pour commander l'éclairage à partir des interrupteurs, tout en ayant la prise alimentée en permanence.

Comme je vous l'ai dit une maison de cette époque devrait être reliée à la terre.
Il faudrait comprendre ce qu'il a voulu dire. C'est peut être juste le fil principal de terre qui n'est pas serré ou détaché.

Les liaisons équipotentielles c'est facile à faire, il suffit de relier à la terre avec un collier les canalisations eau chaude, eau froide, gaz, chauffage central.

Quant au section de câble, liée au neutre commun, il suffit de regrouper tous les circuits concernés sous le même disjoncteur, en attendant de faire mieux et de supprimer le neutre commun.

Mais sans voir sur place et avoir la quantification de tout cela, difficile de donner un prix.
Faites faire plusieurs devis de mise en sécurité.

Bonsoir.

Pas mal d'anomalie, mais beaucoup d'entre elles sont facilement rectifiables.
Ce qui est compliqué dans les diagnostics c'est qu'il n'y a pas de quantification.
S'il y a une prise sans terre ce n'est pas la même chose que s'il y en a trente.

Le plus délicat :
- C'est l'absence de conducteur principal de protection.
Cela voudrait dire qu'il n'y a pas de mise à la terre, ce qui est surprenant pour une installation de 82.
- Les circuits à neutre commun. Si tout se passe au niveau du tableau c'est facile à rectifier, mais si le neutre est commun dans l'installation c'est une autre paire de manche.

Pour les prises sans terre, tant que vous n'êtes pas dans la cuisine ou la sdb ou dans des pièces où brancher des appareils avec fiche de terre ce n'est pas essentiel.
Après cela sera difficile à dire à distance.
Faites faire quelques devis en demandant bien une mise en sécurité et pas une mise aux normes.

Bonsoir. +1

Mais si vous acceptez cette entorse à la norme, voici un schéma dont vous pouvez vous inspirer.

Pour agrandir l'image, cliquez dessus.

Le problème c'est que cela va chercher dans les 250€ tout cela.

Voir un exemple de ce que cela pourrait donner.

Pour agrandir l'image, cliquez dessus.

Dans le meilleur des cas, on pourrait isoler de manière indépendant chaque câble 5G en mettant 2 disjoncteurs tetra (1 par câble) à la place des 6 disjoncteurs mono.
Ainsi la coupure du disjoncteur tetra sécuriserait totalement le câble mono permettant d'intervenir en aval de manière sécurisée sur les 3 circuits du câble.

Bonjour GL.

Malgré vu que c'est alimenté en tri, si les 3 circuits sont sur 3 phases différentes, il ne peut y avoir surcharge dans le neutre.
Au pire, en cas de déséquilibre total, le courant dans le neutre est identique à celui de la phase.
Au mieux si c'est totalement équilibré, le courant dans le neutre sera nul.

Ce qui serait différent s'il avait pris un câble 5G avec une alimentation en mono.

Par contre cela ne résout le problème de coupure pour isoler chaque circuit de manière indépendante, qui n'a pas de solution avec un câble 5G.

Bonjour.

Citation :
- remplacement des câbles entre disjoncteur ENEDIS et votre tableau de répartition,

On ne les voit pas sur vos photos, mais il probable que ce ne soit pas du 16² et il faudra donc les changer.

Citation :
- augmentation si nécessaire de la section de certains câbles de liaison dans le tableau (en tri vous aviez sans doute un disjoncteur de branchement 30A maxi, en mono vous pourrez aller jusqu'à 60A ce qui peut conduire à une surchauffe d'un câble en 6² ou 10²)

J'ai l'impression que les câbles en place sont en 10².
Cela dépendra des différentiels que vous mettrez, mais vu que cela semble bien chargé, pour ne pas vous embêter, il faudra des 63A, donc mettre des câble en 16² ou plus simple un peigne vertical alimenté en 16².

Citation :
- vérification de la non surcharge des différentiels 30mA (en tri vous aviez sans doute un disjoncteur de branchement 30A maxi, en mono vous pourrez aller jusqu'à 60A, ce qui peut surcharger un interrupteur différentiel 40A),

Même si cela vous coutera plus cher, le mieux est de remplacer vos ID tetra 40A par des ID mono (contrairement à ce que je vous ai dit plus haut).

Citation :
- suppression de tous les circuits en triphasé s'il y en a et transformation en mono si nécessaire (chauffe-eau par exemple),

Bonne nouvelle, il n'y en a pas.

Citation :
- suppression des éléments triphasés du tableau (différentiels, disjoncteur...),

Il faudra supprimer les différentiels, le répartiteur, peignes tetra.

Citation :
- ajout d'interrupteurs différentiel 30mA mono si nécessaire

- Mettre des interrupteurs différentiel 30mA mono 63A peignables (4 116 50 et 4 116 51) avec un peigne vertical et 6 peignes horizontaux
Peut-être qu'on peut mettre un 40A sur la 1ère rangée (voir en fonction de la nature des circuits).

Citation :
- traitement des circuits mono à neutre commun s'il y en a. Si ce sont des circuits de forte puissance, il faut les refaire à neuf.

Visiblement il n'y en a pas.
Vous ne vous en tirez pas trop mal, ce n'est pas très compliqué.
Il faudra juste sortir le porte monnaie.

Bonsoir.
C'est vraiment surprenant si les serrages sont bons, car ces peignes sont prévus pour supporter 63A.

Bonsoir

Ce n'est pas si simple de passer de mono en tri.

Les modifications peuvent être mineures si l'installation est récente et bien conçue ou très importantes sur une ancienne installation pas adaptée au mono.
Il y aura éventuellement à faire :
- remplacement des câbles entre disjoncteur ENEDIS et votre tableau de répartition,
- augmentation si nécessaire de la section de certains câbles de liaison dans le tableau (en tri vous aviez sans doute un disjoncteur de branchement 30A maxi, en mono vous pourrez aller jusqu'à 60A ce qui peut conduire à une surchauffe d'un câble en 6² ou 10²),
- vérification de la non surcharge des différentiels 30mA (en tri vous aviez sans doute un disjoncteur de branchement 30A maxi, en mono vous pourrez aller jusqu'à 60A, ce qui peut surcharger un interrupteur différentiel 40A),
- suppression de tous les circuits en triphasé s'il y en a et transformation en mono si nécessaire (chauffe-eau par exemple),
- suppression des éléments triphasés du tableau (différentiels, disjoncteur...),
- ajout d'interrupteurs différentiel 30mA mono si nécessaire,
- traitement des circuits mono à neutre commun s'il y en a. Si ce sont des circuits de forte puissance, il faut les refaire à neuf.

Voilà vous voyez que la réponse n'est pas simple et dépend vraiment de votre existant.
Si vous ne vous y connaissez pas suffisamment, je vous conseille de passer par un professionnel.

A noter qu'EDF ne fera aucun intervention sur votre tableau.
Ce sera à vous d'aller vous raccorder avec 2 fils sous le disjoncteur mono qu'ils auront posé.

Enfin sachez que vous pouvez réutiliser un interrupteur différentiel tri en mono en n'utilisant qu'une des phases (celle qui fait fonctionner le bouton de test). Mais cela prend plus de place qu'un mono.

Bonsoir.
Votre câble ou vos fils doivent pouvoir être remplacés.
Donc encastrez une gaine ICTA sous le carrelage.

Bonsoir.

Dans ce cas raccordez le neutre de vos 2 câbles 5G1,5² sur la sortie neutre de l'ID.
Mais le neutre ne sera pas coupé si vous avez besoin de désactiver un circuit en coupant un disjoncteur.
Donc coupez l'ID avant toute intervention sur un des circuits électriques.

Il aurait été préférable de passer 6 câbles en 3G1,5² comme dans mon 3ème dessin.

Il sera où votre interrupteur différentiel 30mA tetra, par rapport à vos 2 câbles en 5G1,5² ?
Ils seront où vos 6 disjoncteurs ?
Un petit dessin aiderait à la compréhension.

Bonsoir.
Le fait que ce soit un bipolaire ne change rien, au pire vous ne raccordez pas un des pôles.
En revanche il faudrait savoir si ce matériel est compatible avec un montage 3 fils.

Petit complément, si votre disjoncteur de branchement est un 10/30A, un interrupteur différentiel 30mA 40A suffit puisque vous ne dépasserez jamais 30A (sauf si un jour vous envisagez un abonnement d'au moins 24kVA qui vous imposera la pose d'un DB 30/60A).

Bonjour.

1/ En fait ce sont des abus de langage.
Les bons termes sont :
- tri : 3 phases
- tetra : 3 phase+neutre.
L'interrupteur différentiel tetra s'assure que la somme algébrique des courants des 3 phases et du neutre est égale à 0.
Si vous êtes en tri, cela revient à dire que le courant dans le neutre est nul. L'interrupteur différentiel tetra fonctionne également en triphasé avec 3 phases et un neutre non alimenté.
Mais dans votre cas, ce sont des circuits monophasés, ils ont forcément un neutre même si vous les répartissez sur les 3 phases.

2/ Cela protégera contre les défaut différentiels : fuite de courant à la terre, contact direct... Que ce soit pour l'intérieur ou l'extérieur c'est la même protection. Mais il est vrai qu'à l'extérieur les matériels se détériorent plus vite occasionnant plus souvent des défaut d'isolement.
Mais il faut associer à cela des appareillages (prises, interrupteurs...) étanches.

3/ Oui ce sera compatible avec un tableau principal en triphasé.
Voir 2 exemples dont vous pouvez vous inspirer, sachant que dans votre cas, vous n'aurez pas de disjoncteurs tri pour le moment.

Pour agrandir les images, cliquez dessus.

Bonjour.

Le va et vient semble utilisé en inter simple.
Rouge avec scotch bleu sur 3
Petit pont rouge sur 4 et 7
Violet sur 1
Marron sur 11.

Juste une vérification avant pour s'assurer que le problème ne vient pas du disjoncteur.
Débranchez les 2 fils en dessous et ré-enclenchez.
Si cela saute c'est que le disjoncteur est HS.

Bonjour.
Le portail semble provoquer un court-circuit (contact phase/neutre).
Il faut chercher de ce côté là, soit sur le portail lui-même, soit dans la liaison.
Débranchez l'arrivée électrique au niveau du portail et voyez si le problème subsiste, cela vous indiquera de quel côté chercher.

Bonsoir.
Peu probable.
Mais branchez le chauffe-eau en direct sur le disjoncteur sans passer par le contacteur J/N et vous serez fixé.

Et vous êtes certain de ne pas avoir inversé phase et neutre ?

Bonjour.

Malheureusement non car vous n'auriez aucune protection sur votre circuit VMC.

La bonne solution serait de faire faire un tableau avec a minima :
- un interrupteur différentiel 30mA 40A ou type A (on suppose que l’abonnement n'est pas bien élevé).
- un disjoncteur 2A.
- quelques disjoncteurs 10A ou 16A pour les départs vers les circuits existants.

Alimenter ce tableau à partir du disjoncteur EDF.
Cela sécuriserait l'installation et votre grand mère.

Bonjour.

Il faudrait un peu mieux analyser l'installation.
Il y a forcément des fusibles quelque part, peut-être ailleurs dans la maison, peut-être sur les prises et interrupteurs eux-mêmes.
Si les câbles qu'on aperçoit vers le haut sont les départs vers les différents circuits, il faut essayer de les suivre pour comprendre comment c'est distribué et où sont les protections.
A moins qu'ils ne soient encastrés derrière les murs.
Ensuite si vous voulez mettre un tableau, il faudra trouver un endroit pertinent en fonction de comment est faite la distribution.
Au-dessus du panneau bois EDF, n'est pas idéal car vous êtes sans doute à plus de 1m80.

OK dans ce cas, j'ai modifié votre schéma.
Il ne faut pas mettre de disj 2A dans la maison 2.
Le disjoncteur 2A de la maison 1 est commun pour les 2 contacteurs dont les circuits de commande sont montés en parallèle.
C'est la même chose que mon premier schéma, sauf que j'avais ajouté quelques éléments pour la sécurité (disjoncteur 40A, auxiliaires, interrupteur différentiel 30mA...), mais cela ne change pas le principe du câblage des contacteurs.

Pour agrandir l'image, cliquez dessus.

Sinon, plus simple, vous mettez une boite type Plexo dans laquelle vous faites vos raccordements puis vous coulez du gel isolant électrique prévu pour cet usage.
Exemples de solution

Bonjour

Il est des accessoires de raccordement prévus pour ce genre d'usage, avec en particulier des "trousses coulées" communément appelées "sous marin".

Voir dans la 2ème partie de ce pdf : Raccordement électrique résines

Bonjour.

C'est dangereux de faire se rejoindre les circuits issus des 2 disjoncteurs 2A.
Par ailleurs on ne voit pas où vous utilisez le contact HC d'EDF.
Il y a 2 types de solution pour faire fonctionner en heures creuses 2 ballons situés dans 2 tableaux différents.
Je vous les mets en image.

Pour agrandir les images, cliquez dessus.

Bonjour.

Ce montage est un montage 3 fils avec neutre au poussoir.
Le 49120 peut se câbler avec neutre au poussoir mais en montage 4 fils.
Vous ne pourrez donc pas utiliser le Legrand, sauf si vous avez le fil de neutre du circuit qui passe à proximité et que vous pouvez facilement récupérer pour le raccorder.
A défaut cherchez du matériel compatible 3 fils avec neutre au poussoir.

Bonsoir.
Rien n'interdit de mettre une kitchenette dans une chambre, tant que vous respectez, les règles de la norme quant à l'implémentation des différents éléments de la kitchenette.

Bonsoir.
Voici le schéma adapté.

Pour agrandir l'image, cliquez dessus.

Bonsoir.
Ne serait-ce pas plutôt des boutons poussoirs (ils reviennent en place lorsque vous les relâchez) ?
Dans ce cas, le problème pourrait plutôt venir d'un télérupteur défectueux et pas des poussoirs eux-mêmes.

Bonjour.

Si vous passez totalement en radio, il vous faut :
4 modules E2BP émetteur (donc 2 canaux)
- 1 derrière chaque double poussoir
- 1 derrière chaque poussoir
Vous pouvez également utiliser leur télécommande murale.
2 récepteurs MTR2000ER placés derrière chaque lampe.

Vous inspirer de ceci : Exemple de projets

BP et inters sont possibles, il suffit de les paramétrer comme il faut. Mais je vous conseille d'avoir au moins 1 BP pour faire la programmation.

Bonjour.
Cela n'a pas beaucoup d'importance, mais c'est logique de faire comme vous proposez.

Bonsoir.
Merci pour le retour.

Il faudrait un poussoir bipolaire pour commander l'ancien télérupteur en filaire d'un côté et le nouveau télérupteur avec un émetteur radio de l'autre.

Pas certain que cela existe en l'état.
Et il ne faudra pas que cela vous coûte plus cher que le remplacement du télérupteur existant.

Bonjour.

C'est possible, mais pas forcément donné, car il faut tout passer en radio (comptez environ une centaine d'euros).
Regardez par exemple du côté de chez Yokis.

Vous mettez 2 telérupteurs radio de la gamme 2000, dont un en remplacement de votre télérupteur actuel.
Vous mettez un émetteur radio E2BP derrière un poussoir à la place câblage en provenance du télérupteur.
Vous gardez la liaison filaire entre les 2 poussoirs pour relier les 2 poussoirs au même E2BP.
Vous appairez comme il faut émetteur et récepteurs.
Attention néanmoins aux problèmes de portée.
Il doit exister l'équivalent dans d'autres marques.

Variante avec un télérupteur :

Pour agrandir l'image, cliquez dessus.

Bonsoir.
J'ai répondu ailleurs, mais j'en profite pour mettre mon schéma ici.
On est parti sur la même solution.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Je vous conseille d'utiliser un poussoir raccorder en filaire (si nécessaire provisoirement) au récepteur pour faire la programmation du récepteur et le réinitialiser correctement.

Bonjour.

Dans la mesure où votre disjoncteur de branchement ne peut pas vous délivrer plus de 60A, vous pouvez ajouter n'importe quel disjoncteur sans faire de calcul, dans la limite de 8 par interrupteur différentiel (et pas par rangée).

Dans certaines marques, le contacteur est prévu pour laisser le passage des peignes.
Sinon il faudra le déplacer vers la droite, éventuellement en allonger les fils de liaison avec les disjoncteurs placés en amont.

Bonjour.

Soit il y a un autre disjoncteur plombé en limite de propriété.
Dans ce cas le disjoncteur défectueux est du ressort du propriétaire.

Soit il n'y a pas d'autre disjoncteur entre celui-ci et le compteur EDF. Cela voudrait dire que les plombs ont été oubliés par EDF.
Dans ce cas appelez ENEDIS dépannage (voir numéro sur votre facture EDF).

Bonsoir.

Tout dépend de la nature du défaut

S'il s'agit d'un défaut d'isolement, la bonne solution aurait été de ne pas repartir en aval d'un différentiel du tableau principal. Sinon l'un ou l'autre va déclencher voire les 2

S'il s'agit d'un court-circuit, impossible de prévoir ce qui déclenchera en 1er (heureusement c'est rare)

S'il s'agit d'une surcharge c'est sans doute le disjoncteur 32A au départ dans le tableau principal qui sautera

Bonsoir.

Même si dans votre cas la règle de cumul des calibres ne s'applique forcément dans le cadre de votre rénovation, il faut s'assurer que vous ne dépassez pas 8 à 9kW sous l'ID 40A de chauffage.
Donc tant que vous n'avez que 3250W, il n'y a pas de problème.

A noter que dans votre cas, vous pouvez n'appliquer que l'amendement A3 de février 2010.

Sinon pour le calcul :

ID1 : 0,5x2+0,5x10+0,5x20+0x5x20+1x20+0,5x20+0,5x20 = 66A > 40A
ID2 : 0,5x10+0,5x10+0,5x16+0x5x20+0,5x20+0,5x2+1x20 = 59A > 40A
ID3 : 0,5x10+0,5x32+0,5x20+1x20+0,5x16 = 59A > 40A

Aucun ID 40A ne passe avec la règle aval sur le calcul des calibres décrite dans la norme.
Il faut donc appliquer la règle amont et mettre des ID 63A qui eux sont supérieurs au 60A maxi du disjoncteur de branchement.

Bonjour.

Voir chapitre référentiel :
Consuel Nouvel Norme

A noter que si vous choisissez une norme il faut l'appliquer en totalité et ne pas prendre dans chaque version ce qui vous arrange.

Bonsoir.

Si votre permis de construire est antérieur à novembre 2015, vous pouvez appliquer la version précédente de la norme.
Auquel cas il faudra le préciser sur la demande d'attestation.

Dans ce contexte, le 2ème ID est correct.
Le 3ème reste limite avec ses 3 gros consommateurs.
