Bonsoir.
S'il n'y a pas de transfos dans votre nouveau matériel, donc du fil à fil tout simplement, rien ne vous empêche de changer bêtement les ampoules, de 120 V en 230 V.
Du plafond vous devez avoir un fil bleu = neutre, un vert/jaune = terre, un rouge ou un noir ou encore un marron = phase.
Le tout = 230 V lorsque vous allumez avec l'interrupteur concerné.

Bonsoir. (GL bien reçu).
Pas certain que cette pompe de circulation soit adaptée pour une PAC, à moins que ce soit celle d'origine ?
Car il faut un débit approprié pour le chauffage et voir l'ECS sinon vous allez aller au devant de problèmes "frigo" coupure flow switch = débit d'eau, risque de gel sur l’évaporateur, insuffisance chauffage, sur consommation électrique.
Et j'en passe (allez sur le forum Clim, cela pourra peut-être vous en dire plus).
En effet il ne faut pas faire n'importe quoi à ce niveau, quoiqu'en étant en accord avec vous pour ne rien jeter et bien sûr = économie.
L'aube de circulation est-elle propre ?
Ce n'est pas parce-que vous la voyez tourner à vide que celle-ci est bonne pour un volume d'eau, ce qui pourrait dire que les enroulements, donc moteur est HS. C'est de la mécanique quand même.
Bref je ne pense pas que le problème vient de la "platine" qui doit gérer plusieurs vitesses en fonction du positionnement du potentiomètre de V 1/2/3 voire 4 V.
Comme demandé auriez vous un schéma ? Une doc ? Une photo ? Plusieurs photos ?
Je suis étonné que la marque ne vous réponde pas, car c'est une société sérieuse !.

Bonjour. GL apparemment d'après le schéma il n'y a besoin que de la phase sur le variateur.
HORS TENSION de la zone concernée.
Noir = phase laisser branché en L allumera la terrasse avec le gris ne pas débrancher non plus déplacer le fil violet en 2 vers le 1sur l'autre va et vient violet/violet/marron mettre les 2 violets sur fil gris ou bleu du domino (on ne distingue pas trop la couleur) du variateur puis le marron sur marron du domino ensuite en sortie de plafond, mettre le fils terre (vert/jaune) avec la terre
le bleu (neutre avec le N ventilateur le marron avec le L ventilateur).
Si besoin est, rallonger les fils en 1.5² de même couleur afin de ne pas se tromper.
C'est bon GL ? Si oui notre ami n'a plus qu'à faire le branchement et un essai voire plusieurs.

Bonjour.
Un schéma électrique de branchement du variateur et du ventilateur serait le bienvenu.
Il faudrait repérer le fil d'un des 2 va et vient qui va à l'ancienne lampe (rouge) ainsi que la phase (un rouge surement aussi) qui arrive dans un des 2 va et vient.
Une fois effectué ces repérages nous vous en diront un peu plus.

Bonjour.

Un test simple sans danger et à la portée de tout le monde.

Bonjour.
Oui en ayant préalablement coupé le courant, enlever les deux vis, ouvrez le couvercle nous transmettre une ou plusieurs photos. Si vous trouvez, nous en faire part. Je verrai bien une ancienne boite de dérivation encastrable ?

Bonsoir. J'ai essayé de faire un schéma avec des relais, ben je n'ai toujours pas trouvé..., c'est peut être possible mais, il faut certainement une autre armoire électrique pour installer tous les relais?

Bonjour.
Votre réponse 5 est fausse on n'en tient pas compte.
A1 sur le télérupteur, au dessus de MULTI 9 mettre un neutre (fil bleu).
A2 mettre le retour de chaque bouton poussoir en dessous de 15431 s'il y en a 3 mettre les 3, s'il n'y en a qu'un, ben en mettre qu'un car certainement en série ou dans une boite de dérive ou encore un répartiteur dans l'armoire électrique.
Donc la commande est faite.
Ensuite il doit y avoir un fil de puissance phase qui donne la puissance des lampes s'il en a qu'un le brancher au dessus puis effectuer un pont pour les deux autres afin d'alimenter par enclenchement les lampes avec les trous du dessous, ça c'est pour le cas où il y un fil par lampe, sinon s'il y a un fil de puissance et un fil vers les lampes l'ETL ne sert à rien, donc le solidariser, et ne se servir que du TL donc un fil de puissance en haut et un fil vers les lampes en bas.

Bonsoir. Voici 2 schémas.



Schéma n°2 montage télérupteur
Pour agrandir l'image, cliquez dessus.

Bonsoir. Le miracle est qu'il y a peut-être un contacteur avec un auto-maintien. A vérifier.

Bonjour.
Avez-vous avez la possibilité nous mettre le schéma sur le forum .
Sur un type de schéma comme celui-ci il doit y avoir un circuit puissance et un circuit commande.
A1 et A2 sont sur le circuit commande, il y a un commun le neutre (A1 par ex), puis une alim en 12/24 ou 230 v(A2).
Il peut y avoir un auto maintien, un affichage de fonctionnement par lampes, défaut, puissance, marche etc. la commande (ordre de fonctionnement et d’arrêt) se faisant par une horloge, ou encore marche forcée, par un bouton, ou en jouant avec la commande de l'horloge.

Bonjour.
Si c'est vraiment le cas.
Il faut absolument retirer un câble de la bonne section, d'un seul tenant, donc du compteur jusqu'au disjoncteur.

Bonjour.
Êtes-vous certain de vos recherches.
Avez-vous essayé de couper disjoncteur par disjoncteur avec un contrôleur ? Sur votre disjoncteur général la section du câble d'alimentation est de quelle section ? Si le départ est en 6 mm², mis dans une boite de dérive, et repart en 2.5 mm² je ne suis pas plus étonné que ça.

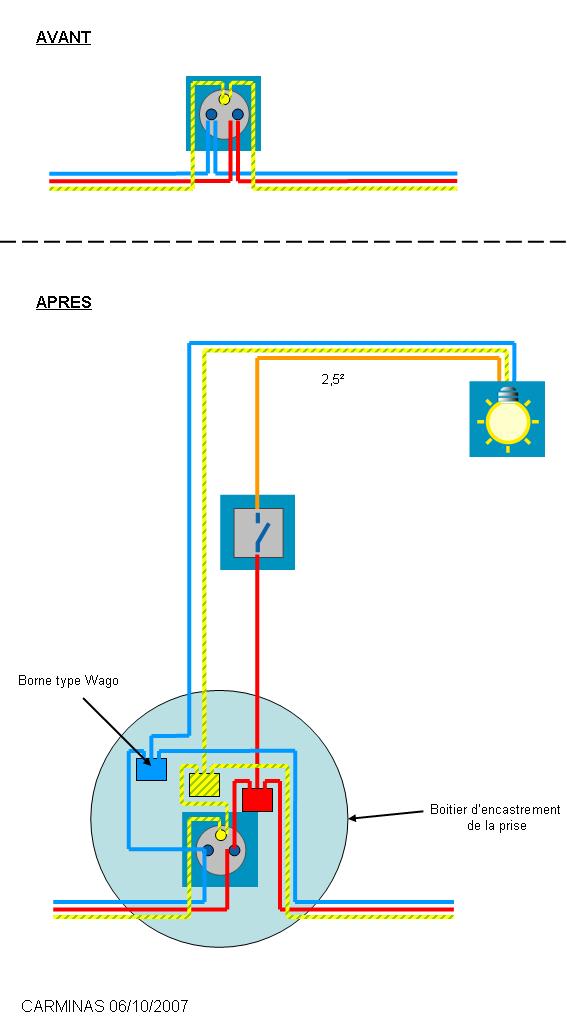

A partir de cette boite vous pouvez vous repiquer dessus pour alimenter une autre prise de courant si cette ligne est dédiée pour. Et je pense que si l'alimentation générale était en 2.5 mm² il y a longtemps que vous auriez eu des soucis de surchauffe, voire plus grave, début d'incendie.

Bonjour.
Là il faut faire appel à une société sérieuse ayant pignon sur rue afin d'effectuer un devis, car ce que vous demandez est un peu particulier.
De plus afin de vous faire un beau schéma avec ce que vous demandez on va passer un certain temps.

Bonjour.
Bleu / neutre, marron / phase, terre / terre.
Donc si vous voulez effectuer un raccordement électrique respecter l'ordre des couleurs avant transfo puis raccorder les led suivant le schéma fourni par le fabricant.

Bonjour.

Le souci est le chargement de cette batterie, l'emplacement, l'étanchéité, etc.
Le mieux est qu'en cas de souci est quand même la mécanique manuelle, il n'y a pas mieux, enfin pour moi..

Bonsoir.
C'est normal non ? Le témoin lumineux permet de voir que le bouton est à tel endroit surtout quand il fait nuit et sans autre point lumineux et que la lumière est éteinte (surtout si le bouton est de l'autre côté de la cloison), enfin chacun fait comme il veut.

Bonjour.
Un petit schéma ?

Bonsoir.
Le basculement HC (heure creuse) ou HP (heure pleine) se fait par un contact ordonné de GRDF/ERDF donc :
Si vous utilisez une horloge indépendante de ce réseau cela est de votre fait.
De plus cette horloge est de plus simple il suffit de monter ou descendre les picots d'enclenchement en fonction du sens du contact d'enclenchement NO ou NC, sur internet il y a tout ce qu'il faut.

Bonsoir.
Je pense que les 4 fils dont deux rouges, seraient le pont entre les deux lampes, plutôt que brancher le tout dans une boite de dérivation.
Donc 1 inter avec deux fils rouges (je suppose) 1 = alim l'autre allant sur la 1er lampe, donc brancher les 2 fils rouges (phase) et le fil bleu sur la 1er lampe, si besoin la terre.
Et idem pour la 2ème lampe, sauf qu'il y a qu'un fil de chaque couleur.
Pour le câblage par détecteur de mouvement , il faut une alimentation 230 V sur celui-ci peut enclencher pour un temps donné un éclairage. Cette alimentation peut être donnée par l'inter mais il faut récupérer un neutre. Ou encore un détecteur à piles faisant office d’interrupteur simple.

Bonjour.
J'ai été devancé tant mieux.

Bonsoir. Une photo. SVP.

Bonjour.
Vérifier s'il y a bien la terre venant à votre connexion alimentation et si dans le boitier du sèche serviettes celle-ci est bien connectée.

Bonsoir.
La ligne ne serait-elle pas commandée ? Par une horloge ?

Bonjour.
Tout à fait GL, j'ai trouvé un schéma ailleurs.
Donc là où vous voyez écrit phase sur le plan de l'inter de gauche vous mettez le fil jaune en haut au milieu puis les 2 fils verts un de chaque côté, puis répéter l’opération avec le fil rouge en bas au milieu et les 2 fils marrons de chaque côté.
Bien sûr il va de soit que ce travail doit s'effectuer HORS TENSION.

Bonsoir.
Ce n'est pas un double va et vient, c'est un va et vient double avec deux phases différentes (le fil jaune et le fil rouge) allumant 2 endroits différents avec chaque endroit le 1er et le rez de chaussée son va et vient.
Ce que vous voulez installer ne convient pas. Enfin il me semble car je ne vois pas bien en agrandissant le schéma de votre double va et vient, si c'est possible.

Bonsoir.
Difficile de vous répondre, les prix varient en fonction des régions. Faites intervenir une, et le mieux plusieurs entreprises ayant pignon sur rue afin de vous établir un devis en fonction de ce que vous voulez faire exactement.

Bonjour. Il existe des parafoudres. Sont-ils efficaces dans votre cas ?

Bonjour.

1000RO2V type de câble utilisé en industrie se trouvant chez tous fournisseurs en électricité pro, pouvant être plongé, et résistant à la chaleur, il y a quand même des limites sur un point chaud et collé dans le temps risque d’être dangereux.
Sinon beaucoup plus cher : le pyroleon, câble utilisé en cas de feu.
Mais d'autres avis seront sûrement vous diriger et peut être plus avisés.

Bonsoir. J'ai retrouvé ça.


Pour agrandir l'image, cliquez dessus.

Bonsoir. Super !!

Bonsoir. Prises ou interrupteur ??

Bonsoir.

Sans dire de bêtises, je pense que votre appareil ne fonctionne que soit en tri 230 V ou tri 380 V.

Re. A oui ce travail est à effectuer hors tension.

Bonjour.
Un petit schéma schéma va-et-vient.
Mettre le fil rouge sur L2 shunté avec L1, les 2 fils marron qui sont à gauche de la photo 1 sur x3 et 1 sur x1, le marron tout seul à droite de la photo le mettre sur x2 ou x4.

Bonjour.
En cherchant sur internet vous trouverez des systèmes d'allumage par commandes sans fils.
J'ai un ami qui a effectué ce genre d’éclairage pour sa piscine. Par contre je n'ai pas la marque ou réf.
Sinon le système télérupteur n'est pas mal.

Bonjour.
A part l'alimenter en 230 Volts je ne vois aucun problème.
Essayez sur autre forum comme hifi vidéo ou divers.

Bonjour.
Un thermostat de température ne disjoncte pas, il marche ou il ne marche pas.
Un disjoncteur lui il peut disjoncter, suite à un problème électrique.
Est-ce le général de votre appartement ou maison, ou juste la protection du chauffe eau ?

Bonjour.
Shunter les 3 neutres ensemble, puis shunter U/V/W ensemble, puis brancher le fil bleu sur neutre et fil noir ou marron sur U/V/W, la terre sur la terre, avec un câble de section 6², protégé par un 32A.

Bonjour.

Pas tout lu de nos amis, mais si un disjoncteur ne " tombe" pas sans que l'autre soit enclenché c'est le problème, et plus en aval, à partir de cela chercher un peu plus loin.

Bonsoir.
Ce sujet a déjà été traité maintes fois sur ce site.
Une petite recherche de votre part, et ou éventuellement une aide de nos charmants modérateurs ; Par contre si c'est pour une activité professionnelle il y a certainement des normes très strictes, là je suis incompétent.

Bonsoir.

En effet il existe un système de compteur chantier, demandé à ERDF, où le tarif est moins élevé et facturé au promoteur durant la durée du chantier.
En fait le promoteur de chantier est un voleur et a profité de votre gentillesse. Maintenant pour revenir en arrière voir éventuellement avec votre proprio.
Changer des tuiles oui, mais pas de garantie, pas de traces écrites, s'il y a un souci ultérieur ? Fait ceci ou cela, oui aussi mais en attendant c'est vous qui avez ou allez payer la facture.

Bonsoir.

Si vous passez devant un ou l'autre détecteur il est peut être normal que celui-ci s'allume ?
Enfin la lumière rouge du détecteur, il capte, enregistre, puis envoie une information : tiens il faut allumer la lumière concernée par ex.

Bonsoir.
Oui, bien vérifier auparavant si la boite d'encastrement est adaptée pour la réception de cette nouvelle prise, deux broches + terre.

Bonsoir.

Oui, mais je pense qu'une seule batterie ne suffirait pas, avec une remorque pouvant supporter une batterie de batteries environ 3 ou 400 kg sans compter le poids du moteur une quinzaine de kg, une bagatelle vu le poids et le prix des batteries.
Ah oui il faut un transfo normal, les batteries courant continu et le moteur machine courant alternatif, donc pour en revenir aussi lourd que les batteries donc 2 remorques, une fois le tout construit et parcouru les 500 m et les batteries déchargées, tirer une rallonge électrique afin de recharger pour revenir à la maison.
Soyons sérieux votre projet est presque impossible, par contre votre moteur de machine à laver peut servir pour un tour à bois, cela se fait souvent, mais attention qu'il ne se mette pas en essorage.

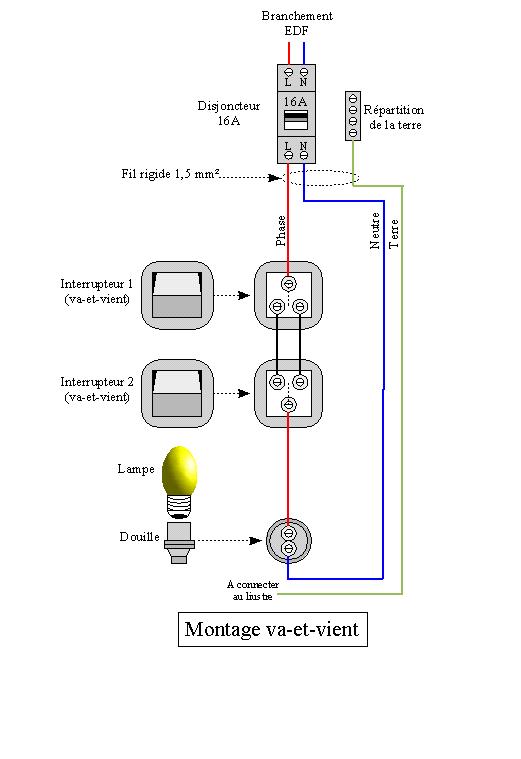

Bonsoir. Un petit schéma simple, pourrait vous aider.

sch va et vient.jpg

Bonsoir.

Et bien si tous nos internautes avaient cela, ils auraient sûrement beaucoup moins de soucis !!!
Surfez sur le site vous aurez exactement ce que vous demandez.

Bonjour.

Il y a les "scotch lock" on met les fils puis avec une pince on appuie sans dénuder, on utilise cela pour pour les rallonges de fils téléphone mais je ne sais pas si cela existe pour les fils de diamètre plus gros en électricité, pour le 1.5 ou 2.5² ?

Bonjour.
Un diagnostic électrique, plomb, amiante, énergétique, doit OBLIGATOIREMENT vous être remis avant une location, si ce n'est pas le cas le propriétaire est hors la loi, et se doit de vous fournir ces papiers dans les plus brefs délais. Une petite lettre avec AR à votre agence ou propriétaire vous laissera une trace écrite.
Pour la VMC qui n'est pas installée au RDC, cela n’était peut être pas nécessaire, mais si vous constatez quelques dégâts dus (moisissures, suintement, humidité, odeurs) à une mauvaise ventilation en faire part à votre agence ou propriétaire toujours par lettre recommandée avec AR.
Mais d'après ce que vous décrivez cela a dû passer à l'as, il a gagné 250€.
En effet si ce diagnostic a été effectué le technicien se serait certainement aperçu de ce branchement non correct.
Par contre une VMC (ventilation mécanique contrôlée) le fonctionnement continuel est normal.
Par contre si cela vous dérange notamment la nuit vous pouvez toujours mettre une horloge de manière à ce qu'elle ne fonctionne qu'à certaines heures, et pendant un temps donné.
