Bonsoir Espadon3.

Pas de souci pour que l'administrateur vous donne mon adresse ensuite merci de me contacter.
Je profite de ce message pour souhaiter à toutes et tous une bonne année 2026 en la souhaitant plus calme que celle qui se termine.
Cordialement.
mamigas

Bonjour oliviergex,
Merci pour ce retour qui une fois de plus montre que réparer au lieu de remplacer ou pire de jeter l'appareil est (souvent possible)... et une fois de plus Notre TERRE nous dit merci !
Bon Nouvel an à vous et vos proches.
mamigas

Bonsoir.
Avant tout démontage, est-ce que la tension est bonne ?
Quelle valeur avez-vous mesurée au niveau de la prise secteur ?

Il faudrait vérifier les contacts du connecteur J1 et mesurer la tension secteur au niveau de la prise J1 côté carte lorsque la machine est sous tension. Voir photo du connecteur J1 jointe.

Il faudrait également lancer le mode test afin de préciser le code erreur, car EH0 est le code générique de la famille EH. Il est important de savoir si l'erreur est EH1, EH2, EH3 ou EH xx.

Pour entrer en mode test, vous pouvez trouver des explications sur internet, sinon vous pouvez me contacter. Je ne me rappelle pas de la procédure exacte.

Inutile de m'envoyer des photos, je connais bien la 0194 0003G et une photo ne permet pas d'avoir une idée des défauts. Il est nécessaire d'effectuer des mesures, en particulier au niveau des relais.
D'accord pour que l'administrateur vous donne mon adresse.

Cordialement.
Mamigas

Pour agrandir les images, cliquez dessus.

Bonjour,

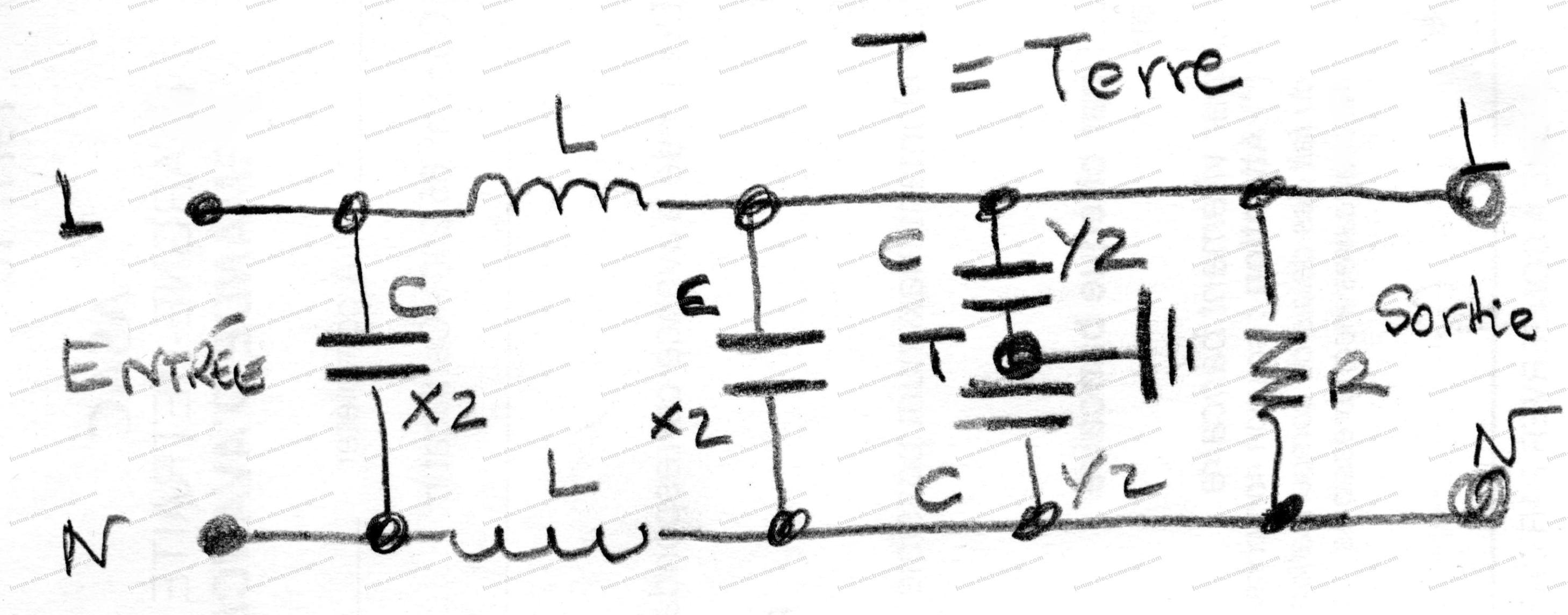

Il faudrait préciser ce qui disjoncte. Si c'est le disjoncteur de ligne de 16 ou 20 ampères, alors il s'agit probablement d'un court-circuit entre la phase et le neutre, probablement causé par une résistance défectueuse.

Si c'est le disjoncteur différentiel qui déclenche, il s'agit d'une fuite électrique entre la phase ou le neutre et la terre. Là encore, la résistance de chauffe pourrait être en cause, en touchant la carcasse de l'appareil reliée à la terre... C'est sans doute là le problème.

Pour le bouton, il faut ouvrir l'appareil pour voir s'il s'agit d'un problème mécanique (molette usée) ou électrique.
Dans tous les cas, il est nécessaire d'ouvrir l'appareil.
Mamigas

Bonjour.

La 1ere manip est de mesurer la tension du secteur au niveau de la prise vous devez trouver de l'ordre de 230v (entre 220 et 240) mais pas moins que 207 ! et de vérifier le cordon secteur machine : problème de contact prise surchauffée... et si possible mesurer la tension secteur au niveau arrivée carte.

Si OK le problème est probablement sur la carte j'ai rencontré ce type de souci plusieurs fois au niveau de la partie puissance carte soudures sèches ou cristallisées, relais contacts travail charbonnés ou résistifs contacts de puissance brulés lâches ou oxydés vias sur la carte abimés des fois oxydés lyres de connecteurs trop lâches ....

Bref c'est une inspection visuelle minutieuse de la carte qu'il faut entreprendre avec des mesures.
Cordialement.
mamigas

Bonjour.

Si carte sous tension pas de 13.80 v c'est l'alim de la carte 5560 D001 000794_B qui est en cause.
Il faut avec l'aide du schéma (sinon on ne sait pas interpréter les mesures) et en partant de l'arrivée secteur sur la carte tester les composants des 5 chaines alim

D'accord pour que l'administrateur vous donne mon adresse ensuite me contacter si vous le souhaitez.
mamigas

Bonjour.
Maxx 7 est une famille commerciale il faudrait préciser le modèle de machine qui est indiquée sur la plaque signalétique du genre WAExxxxx
La panne peut avoir 2 origines :
Soit le moteur tambour qui est défaillant... peu probable.
Soit la carte de contrôle qui de met en sécurité suite à une surconsommation de courant.

D'accord pour que l'administrateur vous donne mon adresse, ensuite me contacter en précisant bien le modèle de la machine et je saurai peut-être en dire plus connaissant le type de carte de contrôle.
Cordialement.
mamigas

Bonjour.
Panne hélas connue de l'alimentation qui se met en sécurité suite à surconsommation qui entraine une surchauffe déclenchant la protection thermique carte.

Panne que je connais bien pour avoir remis sur pieds plusieurs cartes ayant ce problème.

D'accord pour que l'administrateur vous donne mon adresse ensuite merci de me contacter.
Cordialement.
mamigas

Bonjour,

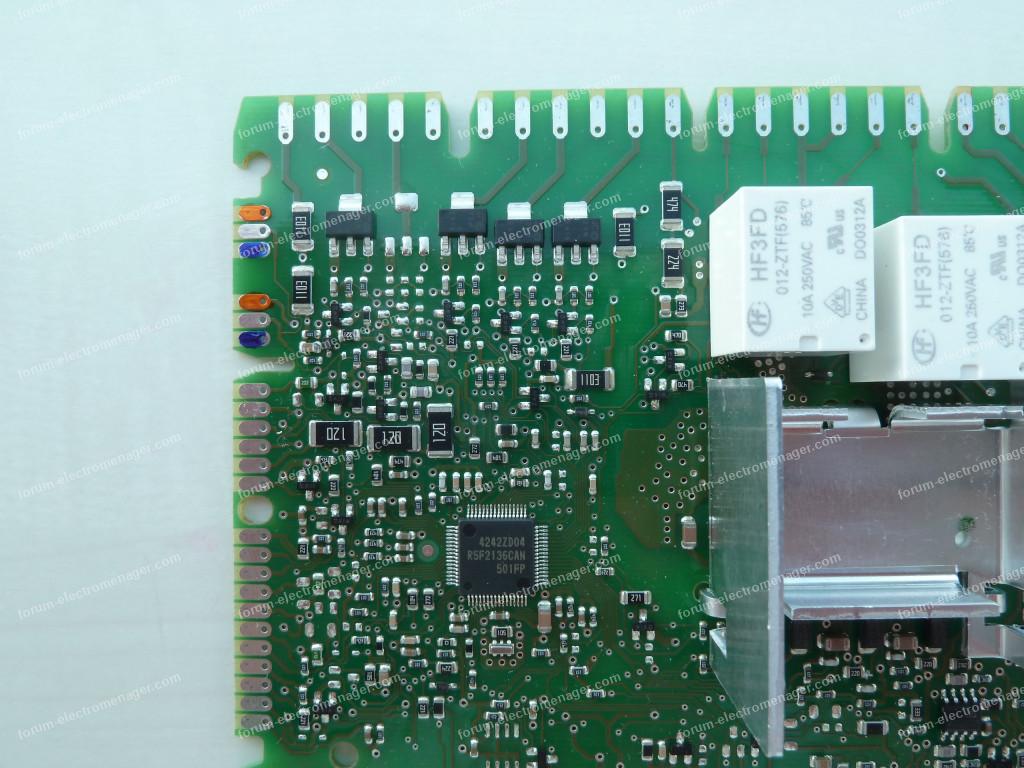

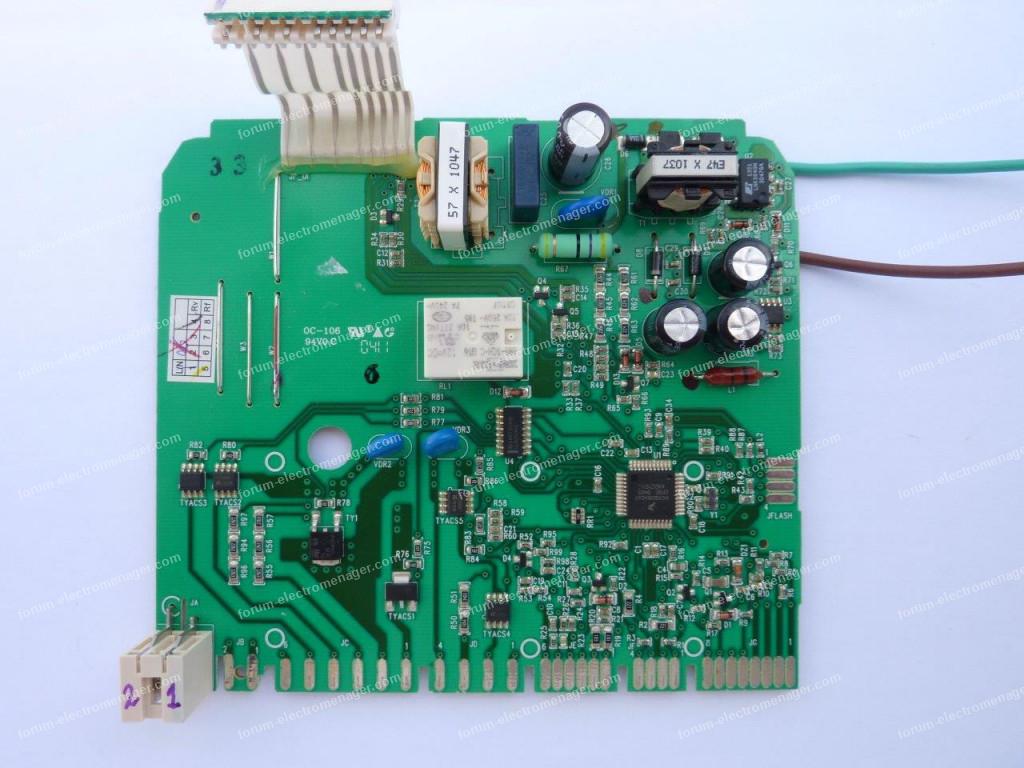

Vérifier si le bandeau de commande est alimenté à partir du connecteur carte afficheur.
Ce connecteur a 3 plots, voir photo jointe.
Plot 1 en orange c'est la source 13.80v.
Plot sans couleur c'est le plot data.
Plot en bleu c'est la masse.
Si vous mesurez bien 13.80 entre rouge et bleu c'est probablement le circuit afficheur qui est défaillant..... ou alors le microcontrôleur qui n’envoie pas les bonnes commandes.
Le câble de liaison bandeau peut être connecté sur l'un ou l'autre des 2 connecteurs de la photo.

Pour agrandir l'image, cliquez dessus.

Bonjour,
Merci de préciser le modèle de votre LV Bosch.
Je ne suis pas sûr que la carte de contrôle soit en cause à partir du moment ou la séquence initialisation (boot) se déroule normalement.... relais qui "claquent".
Probablement la carte afficheur a un souci ?

Cordialement.
mamigas

Bonjour.
D'accord pour donner mon adresse à THomas67 ensuite merci à lui de me contacter en rappelant le N° de question 22842.

Bonne journée.
mamigas

Bonjour.
C'est un tny267gn
Si il est HS il y a également 3/4 autres composants HS ou douteux a remplacer : ballast, diode roue libre, ou snubber, optocoupleur, driver de FB..., il faut tester les composants des chaines alim.

Lors du remplacement surtout ne pas utiliser des "kits touts faits" pas chers vendu que le net mais des pièces achetées chez des vendeurs certifies et de dernière génération (pas ayant 10 ou 15 ans d'age) voit les date codes.
mamigas

Bonjour.

La carte est remplie de circuits de surveillance (watch dogs) qui renseignent le microcontrôleur sur l'état des composants machine.
Le circuit zéo n’échappe pas à la règle
De plus le ventilo zéo est spécial alimente avec une haute tension il reçoit ses commandes du micro avec lequel il échange via des circuits situés sur ce ventilo (borne input output) ......
Je veux bien tenter un contrôle de la carte sans trop y croire car déconnectée de tout son environnement ???
D'accord pour que l'administrateur vous donne mon adresse ensuite me contacter.

Cordialement.
mamigas

Bonsoir.

Pas de problème pour vous donner mon adresse ensuite me contacter en rappelant le N° de question 21918.
Cordialement.
mamigas

Bonjour.

C'est sans doute un souci avec l'alimentation de la carte de contrôle (puissance) qui se met en sécurité surtempérature à cause d'une surconsommation en courant.

Voir du coté de cette carte en particulier le module alimentation découpage.
Ai rencontré ce type de souci plusieurs fois.

mamigas

Bonjour bricoelec.

Sur la carte de contrôle (puissance) machine hors tension débranchée secteur.
Sur les fils des connecteurs désenficher qui arrivent sur la carte avec ohmmètre gamme 200 ohms

connecteur X8 entre plots 3 et 4 résistance de chauffe entre 25 e t 35 ohms.
connecteur X5 plots 1-2-3 pompe de circulation 50 ohms entre 1-2 et 1-3 et 2-3 (3enroulements identiques)
connecteur X5 plots 4-5-6 pompe vidange 80 ohms entre 4-5 et 4-6 et 5-6 (idem 3 enroulements identiques)
Bizarre que vous n'ayez pas de code défaut.
Si toutes ces mesures sont OK alors mettre en doute la carte et peut être les relais

Et le circuit de Nogaro il est toujours en service ??.
mamigas.

Bonjour,
Merci de poster des photos de la carte (sans carter !!) côté composants ET côté soudures et préciser sa réf technique qui est gravée sur le circuit imprimé car je ne connais pas de modèle de lave-vaisselle...
Par contre connais le SE 25M293FF
mamigas

Voici la réponse après relance !

Bonjour,
Oui pardon je me suis absenté, mais je l'ai déjà fait tourner plusieurs fois tout est OK.
Merci encore.

Bonjour grout grout.

Pas de problème pour que l'administrateur vous donne mon adresse ensuite me contacter en rappelant le N° de question 23816.
Je suis quasi sur que votre sèche-linge est réparable à moindre cout et si par ailleurs il est en bon état ce que je crois car un sèche-linge est inusable alors faut pas hésiter
Bien cordialement.
mamigas

Bonsoir.

Je dois savoir réparer votre carte si réparable c'est à dire si la surtension n'a pas tué le microcontrôleur.

D'accord pour que l'administrateur vous donne mon adresse ; ensuite me contacter en rappelant le N° de question 23813.
mamigas

Bonjour,.

Impossible de vous répondre sans plus d'info sur le modèle de votre AWM1000 car il existe plusieurs variantes de cette machine
Le 1000-1 avec programmateur électromécanique.
Le 1000 -e avec carte électronique et moteur " normal" dit universel.
Le 1000-f avec moteur à induction et carte CMU.
Il faut donner le Numéro de PNC (Product Number Code) machine qui est marqué sur la plaque signalétique.
mamigas
Si c'est un modèle avec moteur universel vérifiez d'abord l'état des charbons moteur.

Bonsoir.
Je ne connais pas cette machine mais en principe quand un cadenas est affiché ça veut dire que la sécurité enfant est ON
regardez dans le manuel utilisateur machine comment enlever cette sécurité enfant.
Il doit falloir appuyer sur une combinaison de touches ?

Mais bon ce n'est qu'une suggestion.
Cordialement.
mamigas

Bonsoir.

Pas de problème pour donner mon adresse à lucebrico.
Ensuite merci de me contacter en rappelant le N° de question 23811.

De fait je connais bien le problème car j'ai passé des heures à relever le schéma puis analyser le fonctionnement de la carte réf 0076 0004G qui pilote ce lave-vaisselle.
Cordialement.
mamigas

Bonsoir.
Carte réparée renvoyée le 17 nov. !
Depuis silence radio, je suppose que tout fonctionne mais ça serait bien de le confirmer ou pas.
Cordialement.
mamigas

Bonsoir,
Merci pour ce retour d'info chaleureux !
A chaque fois que l'on peut sauver une machine c'est la Terre et le Porte-monnaie qui disent merci.
Bonne continuation.
mamigas

Bonsoir.

Tout d'abord laissez en paix le transfo de flyback EPCOS 009921 date code 1150 ... le caramel est en fait un vernis de tropicalisation qui imprègne le transfo pour améliorer sa résistance au claquage.... il est soumis à des impulsions de 650/700v entre son primaire et le secondaire et à l'humidité dégagée par le lave-vaisselle les deux ne faisant pas bon ménage !!
Cette panne due à une surconsommation est connue : surconso en courant entraine surchauffe et le circuit power switcher qui gère l'alimentation stoppe tout quand la température "puce" atteint 142°C.
Après refroidissement il relance l'alim automatiquement.... et ainsi de suite.

Pour localiser les composants hs ou douteux à remplacer il faut tester les composants des chaines alimentation comme je l'ai expliqué plusieurs fois.

D'accord pour que l'administrateur du forum vous donne mon adresse ; ensuite merci de me contacter en rappelant le N° de question 23808.
Cordialement.
mamigas

Bonjour.

Sur votre sèche-linge AWZ 9478 c'est l'alimentation de la carte de contrôle L1790 qui est en court-circuit.
C'est probablement réparable à moindre cout.. sans avoir à remplacer la carte qui je pense n'est plus fabriquée ?
OK pour que l'administrateur vous donne mon adresse, ensuite merci de me contacter en rappelant le N° de question 28804.
Bonne soirée.
mamigas

Bonjour.

Schéma introuvable car les constructeurs ne communiquent pas les schémas.... pour les avoir je n'ai pas trouver d'autre solution que de les relever à partir d'une carte.
Je dois savoir réparer les alims de votre carte.

OK pour que l'administrateur vous donne mon adresse, ensuite me contacter en rappelant le N° de la question 23801.
mamigas

Bonjour.

Panne hélas connue c'est l'alim de la carte qui se met en sécurité surchauffe suite à surconsommation de courant
pour éviter un risque incendie la puce power switcher coupe tout quand sa température atteint 140°C ça refroidit et dès que la température puce est revenue à 70 ça repart.

Solution tester avec aide du schéma carte les chaines alimentation en partant du secteur pour identifier les composants HS ou douteux.
Utiliser en remplacement des composants achetés chez des vendeurs certifiés et non en provenance de kits chinois douteux mais bon marché.
mamigas

Bonjour.

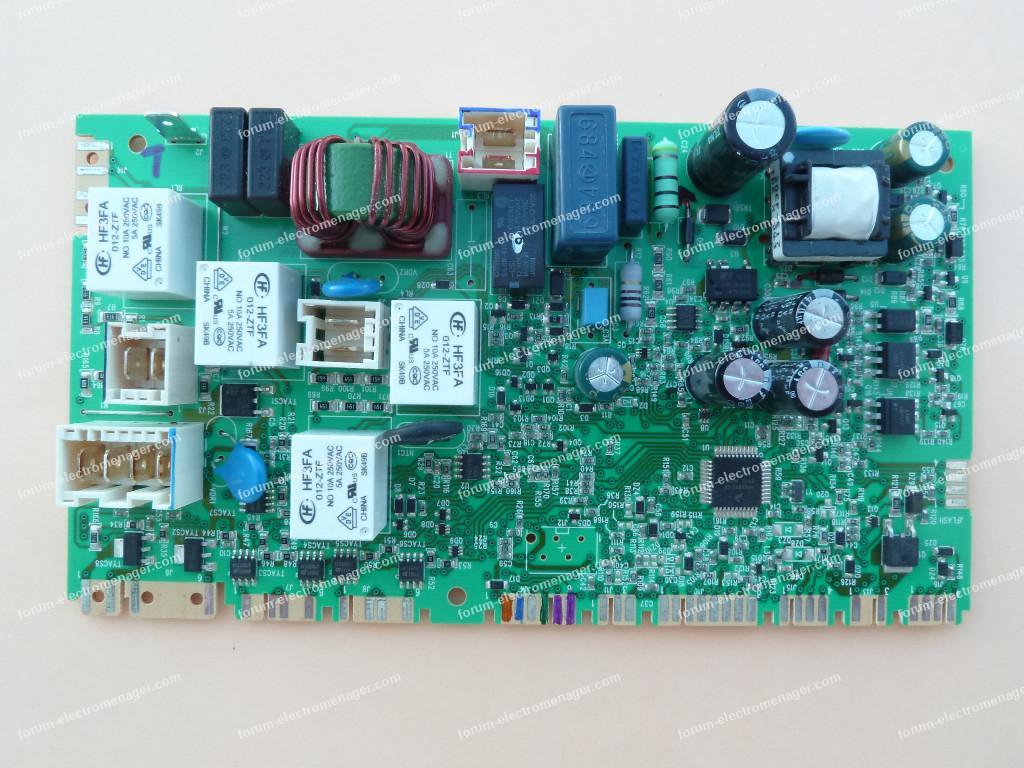

La carte en panne est celle de votre photo ci dessus réf 0236-0003F
L’alim de cette carte est en court-circuit et pour localiser les composants HS à remplacer il faut en partant de l' arrivée du secteur 230 sur la carte (connecteur J1) contrôler composant par composant les chaines alimentation qui sont comme je l'ai écrit bien des fois :

La chaine primaire qui transforme le secteur en une tension continue.
Le module découpage : (power switcher ,transfo de flyback, diodes roue libre circuit snubber ...)
La boucle de régulation du power switcher (tl431 de référence pont de précision transistor driver ...)
Les 2 sources non isolées 7.50v et -5.00 volts.
Les 2 sources isolées du neutre qui alimentent le module humidité +18.0v et +8.0v.

Sans l'aide du schéma et la pratique de la mesure pour interpréter les valeurs lues la tache me semble assez compliquée et ce quel que soit le multimètre utilisé.

Cordialement.
mamigas

Bonjour.

Je n'avais pas reçu d'alerte concernant votre demande car vous postez sur une demande ancienne (la 22266!) qui concerne la famille de machines IQ700 pas IQ300 !

La carte que vous mettez en photo est celle qui pilote le moteur à induction à priori elle n'est pas concernée.

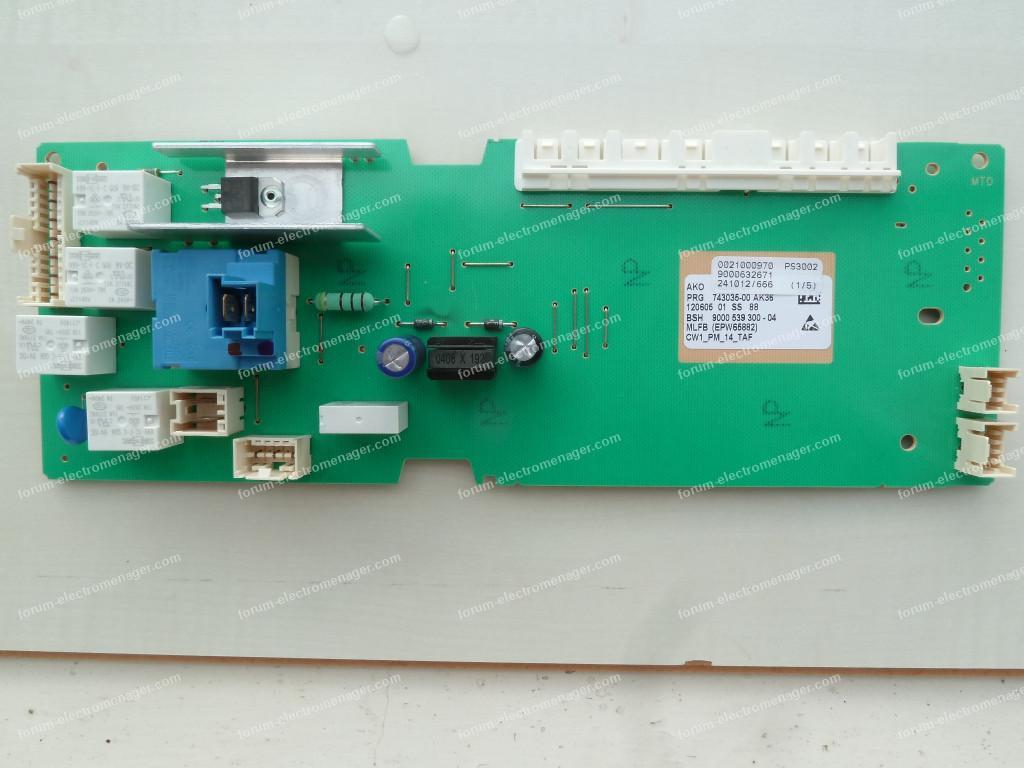

La carte en panne est la carte de contrôle qui doit ressembler à celle de la photo jointe.

Vous aider oui !... mais précisément quelle aide attendez vous ?
D'accord pour que l'administrateur vous donne mon adresse ensuite merci de me contacter.
Cordialement.
mamigas

Pour agrandir l'image, cliquez dessus.

Bonjour.
C'est une des 3 méthodes de chute du TNY et la plus expéditive :
Il explose car après les 5 microsecondes de temps passant il "oublie" de se bloquer et là pas de pardon feu d'artifice... il y a des méthodes de chute qui sont plus soft ... mais tout aussi mortelles.
Le seul souci avec la chute "explosive" c'est de voir les composants à côté du TNY griller de peur !! ou pire des pistes du circuit imprimé fondre alors dans ce cas vive la bidouille pour réparer.
mamigas.

Bonjour.

OK vérifiez quand même si le moteur de la pompe vidange n'a pas trop souffert car odeur de brulé n'est pas bon signe.
Avec un ohmmètre mesurez la valeur de son enroulement moteur.
Cordialement.

Bonsoir.

Pas de problème pour que l'administrateur vous donne mon adresse ensuite merci de me contacter.

votre carte est réparable.
Une fois de plus le problème n'est pas le TNY (composant américain) mais l'utilisation qui en est faite avec notre secteur 230 v alors qu’aux USA le secteur est 110/145.

A force d’être utilisé en limite de ce qu'il sait faire... ben il finit par rendre son tablier entrainant dans sa chute d'autres composants (effet domino).
Mais bonne nouvelle les composants de dernière génération sont plus résistants aux aléas de notre secteur 230+/-10% .... soit quand même 253 max !!!! alors que la plaque signalétique machine du constructeur indique 220-240v cherchez l'erreur.
mamigas

Bosch Maxx 7 est une référence commerciale merci de préciser le modele de votre lave-linge et il sera peut être possible de vous en dire plus (voir plaque signalétique).
mamigas

Bonjour.

Stop, on est mal parti car les CTN ne sont pas sur la carte mais dans le tunnel de chauffe : Et si vous aviez le schéma de cette fameuse carte vous sauriez que borne 4 avec pull up de 8200 au +5 v borne 6 avec mull up de 4700 au +5v.
Vos mesures sont plausibles mais sans signification car c'est pas avec un multi qu'on vérifie si le microcontrôleur fonctionne
une fois de + sans schéma comment voulez vous interpréter les mesures ?
Moi je ne sais pas faire.

Bonsoir.

Le modèle de votre machine est SWA 50120 ??
Si oui avec 4 clignotements vous avez un problème avec le tachymètre qui mesure la vitesse de rotation moteur, il est en bout d'arbre moteur côté opposé poulie sortie par 2 fils qui vont vers la carte de contrôle.

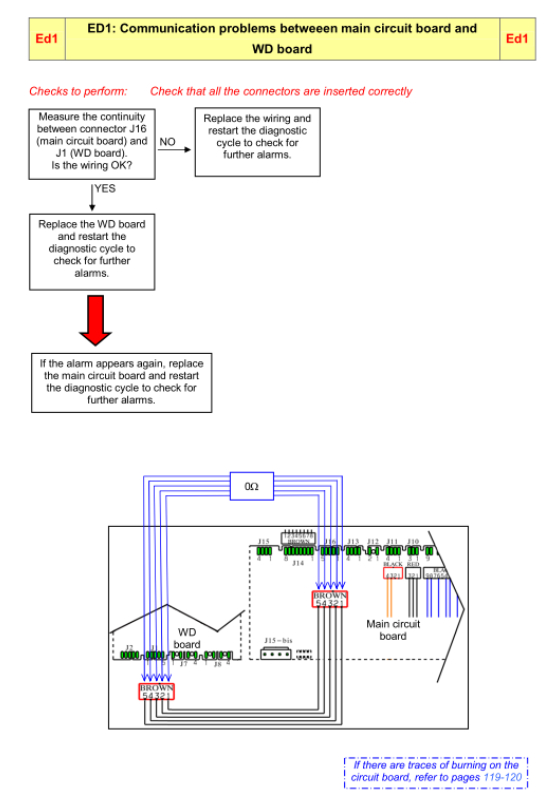

Vous joins une doc sur le sujet.
mamigas

Pour agrandir les images, cliquez dessus.

Bonsoir,
Ne vous occupez pas des 9000....387 et 9000...461 ce qui compte c'est la ref technique de la carte qui est gravée sur le CI mais c'est pas le problème car votre machine fonctionnait avant et ces ref n'ont pas changé.

La bonne question à se poser est que veut dire erreur E11 ?

En principe E11 = CTN de mesure de la température Hors limites soit les CTN HS ou la connectique qui les relie à la carte : fils coupe abimés ou connecteur mal enfiché .....
Les 2 x CTN arrivent sur le connecteur C10 en bas à gauche carte plots 4 5 6, 3 fils gris leur valeur de l'ordre de 10K@ambiant 2 CTN avec commun C10-5
A mon avis les relais de chauffe pas concernés.
mamigas

Bonjour.

Comme je l'ai déjà écrit les schémas des cartes ne sont pas communiqués par les constructeurs.
Pour les avoir pas d'autre solution que de les relever à partir d'une carte ; ça demande des heures de travail pour relever et mettre en forme mais je n'ai pas trouvé mieux.
Cordialement.
mamigas

Bonjour.

Panne classique de l'alimentation de la carte qui se met en sécurité suite à une surconsommation qui provoque une surchauffe laquelle déclenche à 140°C (température de puce) le système "overtempérature" du power switcher (PS) lequel par sécurité coupe tout.
L'alim refroidit et quand la température du PS est revenue à 70°C tout repart automatiquement.

il faut avec l'aide du schéma de la carte réf technique 341 459-03 tester les chaines alim pour localiser les composants HS ou douteux à remplacer ..... et surtout remplacer les composants avec ceux de dernière génération qui ne viennent pas des kits pas cher en abondance sur le net !
mamigas

Bonsoir,

Je ne suis pas spécialiste des fours, mais je vais essayer de vous aider.
Pourriez-vous préciser ce qu'il se passe lorsque votre four s'arrête ?
S'éteint-il complètement ou y a-t-il un autre problème ?

Merci d'avance pour votre réponse.
Cordialement.
Mamigas

Bonsoir.

Votre problème me semble étrange.
Dans un 1er temps je lis :
Après avoir vérifié que le module zéolithe n’était pas HS, (mesure de la résistance et pas de présence d’eau due à une fuite dans la cuve), il a conclu qu'il fallait remplacer le ventilateur associé, qui semblait effectivement très fatigué.

Ensuite je lis :
Oui effectivement je voulais bien dire que la résistance est en court-circuit et c'est bien donc la cause du dysfonctionnement.
J'avoue avoir du mal à comprendre que entre les 2 interventions la zeo qui était ok soit brutalement KO
Je pensais qu'un réparateur qui facture était tenu à l'obligation de résultats mais j'ai du me tromper.
mamigas

Bonjour.

Si on trouve ces diodes sur le Net.
Ces diodes ne sont pas des diodes de redressement loin de là les 2 du bas montées en // sont des1SMB5 956BT de chez ON semi (ex Fairchild) zener 200 volts utilisées ici en circuit snubber.
Les 2 autres marquées UI ausi en // sont des FUF1J de chez Fagor diodes ultra rapides utilisées ici en diodes roue libre aux bornes du primaire du transfo de flyback.

Peu de chances qu'elles soient en cause et de toute façon faciles à tester in situ puisque les 2 groupes de 2 sont montées tête bêche ! regardez les marques des cathodes.

Si vous avez remplacé le TNY sans le moindre diagnostique des chaines alim ça veut dire que vous avez laissé sur la carte des composants nases sans doute dans la boucle de régulation il faut reprendre le diagnostique avec l'aide du schéma.
mamigas

Bonjour.

Pouvez-vous détailler en précisant quels écueils particuliers et quels nombreux problèmes ?
mamigas

Bonjour.

Pour éviter toute erreur d'interprétation quand vous écrivez affiche 0 ça veut bien dire que la résistance zéo est en court-circuit ? Je pose cette question car pour certains affiche 0 veut dire ne mesure rien donc coupé ; ceci étant si la zéo est en c/c il est normal que la chauffe ne fonctionne pas car il y a un "chien de garde" au niveau des relais qui renseigne le micro lors de la mise sous tension.

Je ne sais pas répondre concernant la réparabilité car je n'ai jamais vu de résistance Zéo mais je doute fort que ça soit réparable à cause de l'étanchéité de l'engin... mais bon je ne connais pas tout mais perdu pour perdu tentez l'ouverture.

Une R zéo d'occasion pas trop cher ça doit pouvoir se trouver sur le net auprès d'officines qui proposent des pièces d'occasion ?
Cordialement.
mamigas

Bonsoir.

Après avoir revu le schéma de branchement des 2 résistances celles de chauffe et la zéolithe de séchage qui arrivent sur le connecteur C01 de la carte je ne vois pas le lien entre le débranchement de la zéo et le fonctionnement de la chauffe.... sauf sauf si un des chiens de garde de la détecte un problème sur la zéo (valeur ou isolement par rapport à la terre) et coupe le relais K06 ; d'où mes questions dans le message précédent.
Je vous joins le schéma de connexion des 2 résistances (connecteur de puissance C01).
R de chauffe pilotée par le relais K06 cote phase et K05 coté neutre.
R zéolithe pilotée par le même K06 coté phase et K07 coté neutre.
Dans l'attente de vos infos.
Cordialement.
mamigas

Pour agrandir l'image, cliquez dessus.

Bonjour,

Je suis d'accord pour que l'administrateur vous transmette mon adresse.
Ensuite, je vous remercie de me contacter.

Cordialement.
Mamigas"

Bonjour.

Votre panne me semble étrange : le fait de débrancher la zéolite et la R de chauffe fonctionne ?
Quelle est la valeur de cette Zéo ? c'est une 1500W donc devrait faire autour de 35 ohms.
Je vais regarder le schéma de la carte et vous en dirai plus dans la journée mais autant que je me souvienne il y a 3 relais pour piloter les 2 R.
Question il y a combien de connecteurs qui arrivent sur la Zéo ? 1 ou 2 ?
Cordialement.
mamigas

Bonsoir,

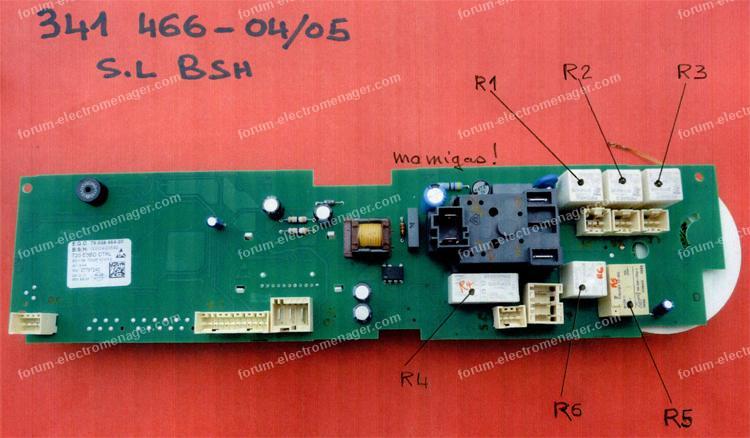

WTE84101FR carte réf technique 341 466-04

La panne est sur la carte c'est l'alim de la carte qui est en court-circuit.
Pour localiser les composants HS ou douteux à remplacer :
Partir de l'arrivée secteur sur la carte et avec un multimètre/capacimètre contrôler les composants des chaines alim suivantes :
chaine primaire qui transforme le 230 v en tension continue.
Module découpage (power switcher, transfo flyback diodes roue libre, snubber).
Boucle de régulation (diode de référence pont diviseur transistor driver capas hf)
Sources basses tensions 8 volts et -5 volts.

Je peux tenter de réparer votre carte ; OK pour que l'administrateur vous donne mon adresse ensuite merci de me contacter.
Cordialement.
mamigas
