Bonjour,

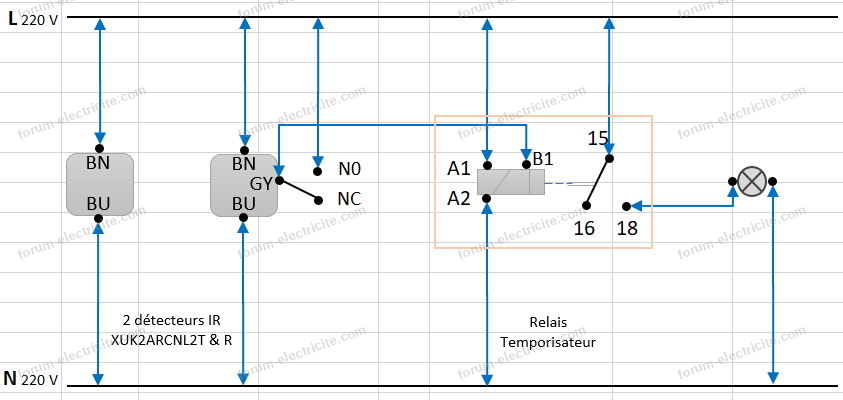

La lampe est raccordée au connecteur 16(NC) et non au 18 (comme indiqué sur le schéma).
Pour agrandir l'image, cliquez dessus.
La lampe est raccordée au connecteur 16(NC) et non au 18 (comme indiqué sur le schéma).
Pour agrandir l'image, cliquez dessus.
04 mai 2025 à 14:12
consulter ce sujet Brancher relais temporisateur couplé à un détecteur IRBonjour.
J'ai réalisé une installation pour allumer lampes lorsque les cellules du détecteur de passage infrarouge sont coupées.
Un relais temporisé allume la lampe durant x minutes, mais les lampes restent allumées tant que le faisceau IR est coupé.
Je voudrais que la lampe se coupe après le temps x prévu du relais temporisateur même si le faisceau reste interrompu.
les branchements du relais temporisateur sont les suivants:
A1 et A2 : L et N 220V
15 et 16 : L et lampe
S : impulsion du détecteur de passage IR
Détecteur IR utilisé: Télémécanique XUK...
Je peux envoyer schéma si nécessaire.
Merci.
J'ai réalisé une installation pour allumer lampes lorsque les cellules du détecteur de passage infrarouge sont coupées.
Un relais temporisé allume la lampe durant x minutes, mais les lampes restent allumées tant que le faisceau IR est coupé.
Je voudrais que la lampe se coupe après le temps x prévu du relais temporisateur même si le faisceau reste interrompu.
les branchements du relais temporisateur sont les suivants:
A1 et A2 : L et N 220V
15 et 16 : L et lampe
S : impulsion du détecteur de passage IR
Détecteur IR utilisé: Télémécanique XUK...
Je peux envoyer schéma si nécessaire.
Merci.
